Aluminiumshylster/aluminiumshylster DIN3093 Engroshandel
Hjem / Produkter / Tilbehør / Aluminiumshylster/aluminiumshylster DIN3093

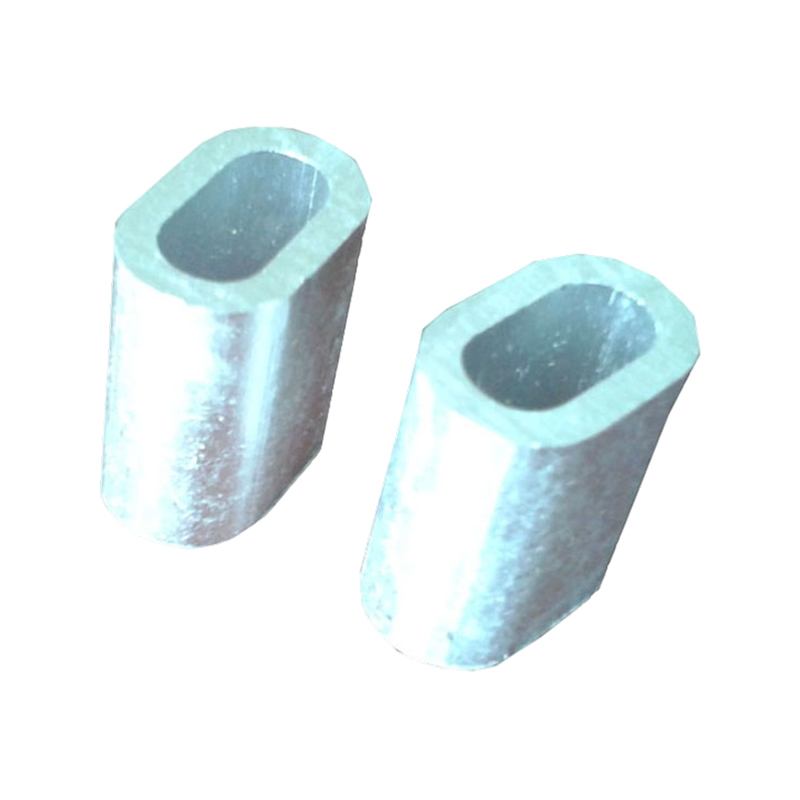

Aluminiumshylster/aluminiumshylster DIN3093

+ Kontakt os
PREV：Flemish Eye Steel FerruleNÆSTE：Timeglas ærmer af aluminium
  • Parameter
  • Andre beskrivelser
  • Kontakt
Technical Data
tilstand Dia af ståltov (mm) Dimension af aluminiumsmuffe (mm) Længde (mm) Vægt  (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1,5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Vores produkter
Relaterede produkter
Firma
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Aluminium Sleeve Manufacturers and Sleeve Aluminium Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Sænkekomponenterne i Xingtai Hydraulic-maskiner er smedet af højstyrkelegeret stål. Maskinhuset er fremstillet af en enkelt blok af materiale, hvilket sikrer strukturel integritet og lang levetid. Vores hydrauliske systemer anvender et olieforsyningssystem med to trykspumper, som muliggør hurtig op- og nedadgående bevægelse, samtidig med at det sikres en jævn presseproces. Dette design forbedrer pressekvaliteten og produktionseffektiviteten markant.

Xingtai hydrauliske maskiner er blevet eksporteret til adskillige lande, herunder Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana, Polen og andre.

Vejledt af filosofien om "høj kvalitet, konkurrencedygtig pris og varigt engagement," stræber vi efter at imødekomme vores kunders behov og give dem den bedste service. Vi forbliver dedikerede til at betjene både eksisterende og nye kunder med det samme niveau af ekspertise, når vi arbejder sammen om at opbygge en succesfuld fremtid.
Hædersbevis
  • Certificeringer
  • Certificeringer
  • Certificeringer
  • Certificeringer
Nyheder
  • Stålwirepressemaskine | Kina hydraulisk producent

    Hvad en Stålwirepressemaskine Er og hvordan det virker En stålwirepressemaskine er en hydraulisk maskine, der komprimerer en aluminium- eller stålbøsning på et ståltov og danner en permanent sænket afslutning, der bruges til løft, rigning og strukturelle rebsamlinger. ...

    READ MORE
  • Hvad er den hydrauliske wirepressemaskine?

    Hvad er den hydrauliske GT-100-wirepressemaskine (C-ramme)? Den GT-100 Hydraulisk Wire Rope Press Machine (C-ramme) er en kompakt hydraulisk wirepressemaskine bygget til at sænke stålwirer med et diameterområde på 1 mm til 10 mm . Den sidder inden for C-fra...

    READ MORE
  • Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine?

    Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame)? Den GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame) er en kompakt hydraulisk presse bygget til at sænke ståltov med en diameter på 1 mm til 10 mm . Det er den mindste model i C-frame...

    READ MORE
Brancheviden

1. Hvad er en aluminiumsmuffe i ståltovsapplikationer

An aluminiums ærme (også kendt som en aluminiumshylster) er en cylindrisk metalbeslag lavet af højkvalitets 6061-T6 aluminiumslegering, designet til at krympe og fastgøre wire-ender, løkker eller splejsninger. I ståltovsystemer skaber det en permanent, højstyrkeforbindelse, der forhindrer rebglidning eller svigt under belastning. Industrielle aluminiumshylstre har en trækstyrke på 207 MPa og kan beholde op til 90 % af ståltovets oprindelige brudstyrke når den er korrekt krympet.

(1) Kernedesign og materialetræk

Aluminiumsbøsninger til ståltove er præcisionsbearbejdede med vægtykkelser fra 1,2 mm til 8 mm (matchende rebdiametre 1 mm–50 mm). 6061-T6 aluminiumslegeringen tilbyder korrosionsbestandighed (saltsprøjteprøvebeståelseshastighed ≥95% efter 1000 timer) og duktilitet, hvilket tillader ensartet deformation under krympning for at gribe rebstrengene uden at beskadige dem.

Aluminiumsærmes vægtykkelse efter ståltovsdiameter 0 mm 2 mm 4 mm 6 mm 8 mm 1-5 mm reb (1,2 mm væg) 6-15 mm reb (3 mm væg) 16-30 mm reb (5 mm væg) 31-50 mm reb (8 mm væg)

2. Nøgleanvendelser af aluminiumsmuffer i ståltovsystemer

Aluminiumsbøsninger er uundværlige i industrier, der er afhængige af ståltovsintegritet, med applikationer skræddersyet til belastningskrav og miljøforhold:

  • Konstruktion og løft: Sikring af ståltove på kraner (lastkapacitet op til 50 tons ) og hejseværker, hvor krympede aluminiumsbøsninger opfylder OSHA sikkerhedsstandarder.
  • Marine & Offshore: Korrosionsbestandige muffer til fortøjning af reb (saltvandseksponering), med en levetid på 8-10 år i havmiljøer.
  • Luftfart og luftfart: Letvægts ærmer til flykontrolkabler (vægt ≤0,5 kg/m) med præcisionskrympetolerance på ±0,1 mm.
  • Industriel fremstilling: Transportbåndssystemer og materialehåndtering, hvor ærmer modstår cykliske belastninger på op til 10.000 cyklusser uden træthedsfejl.
Brug af aluminiumshylster efter branche 0% 20 % 40 % 60 % 80 % Byggeri Marine Rumfart Fremstilling 60 % 40 % 30 % 50 %

3. Præstationssammenligning: Aluminiumshylstre vs. Alternative Ferrules

Beslagstype Retentionsstyrke Korrosionsbestandighed Vægt (pr. 100 mm)
Aluminiumshylster (6061-T6) 90 % af rebstyrken Fremragende 120 g
Kobberrør 95 % af rebstyrken Godt 380 g
Rørring i rustfrit stål 98 % af rebstyrken Superior 450 g
Ydeevne og omkostningssammenligning af ståltovhylstre Krympetryk vs. styrkefastholdelsesgrad af aluminiumshylstre 60 % 70 % 80 % 90 % 5 ton 10 ton 15 ton 20 ton 25 ton 65 % 75 % 85 % 90 % 90 %

4. Ofte stillede spørgsmål

Q1: Hvilket krympetryk kræves til aluminiumshylstre?

A: For 1-15 mm ståltove, et minimum krympetryk på 15 tons er påkrævet for at opnå 85 % styrkeretention; 16-50mm reb skal bruge 20 tons (ingen yderligere gevinst over 25 tons).

Q2: Kan aluminiumshylstre genbruges?

A: Nej. Når de først er krympet, gennemgår aluminiumshylstre permanent deformation - genbrug reducerer fastholdelse af styrke ved at 40 % og udgør sikkerhedsrisici i henhold til ASME B30.9 standarder.

Q3: Hvordan inspicerer man krympede aluminiumsærmer?

A: Tjek for ensartet deformation (ingen revner), og mål den krympede diameter – bør være 60-70 % af den originale ærmediameter . Ultralydstest anbefales til kritiske applikationer (f.eks. rumfart).

Q4: Hvad er holdbarheden af ​​aluminiumshylstre?

A: Ved opbevaring under tørre forhold (≤60 % luftfugtighed) har ukrympede aluminiumshylstre en holdbarhed på 5 år ; overfladeoxidation ud over denne periode reducerer krympningsintegriteten med 10-15 %
