GT-500 bænk stålwirepressemaskine (kurvramme) Engroshandel
Hjem / Produkter / Stålwirepressemaskine / GT-500 bænk stålwirepressemaskine (kurvramme)

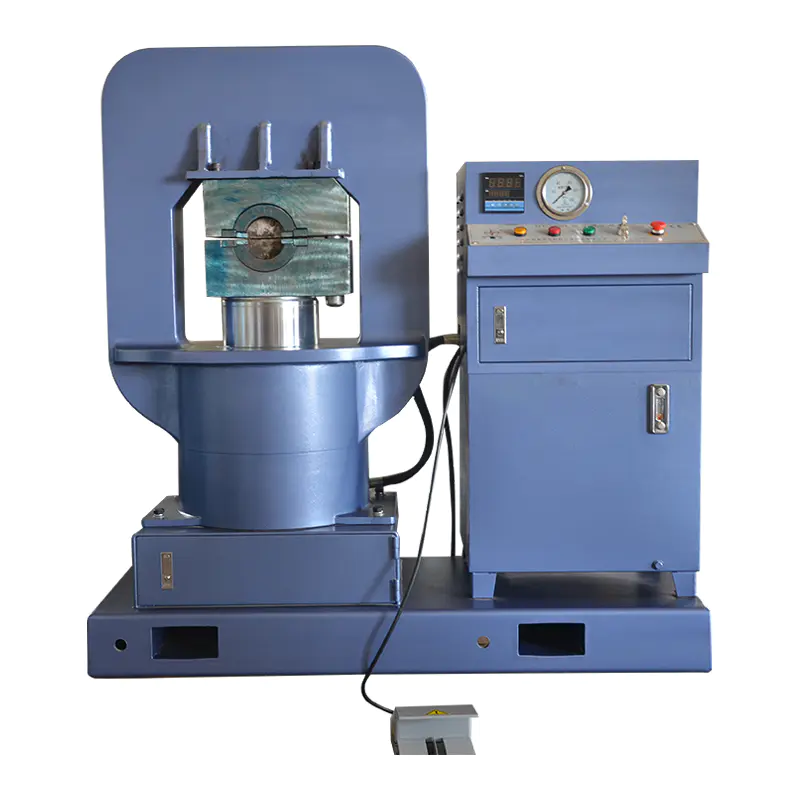

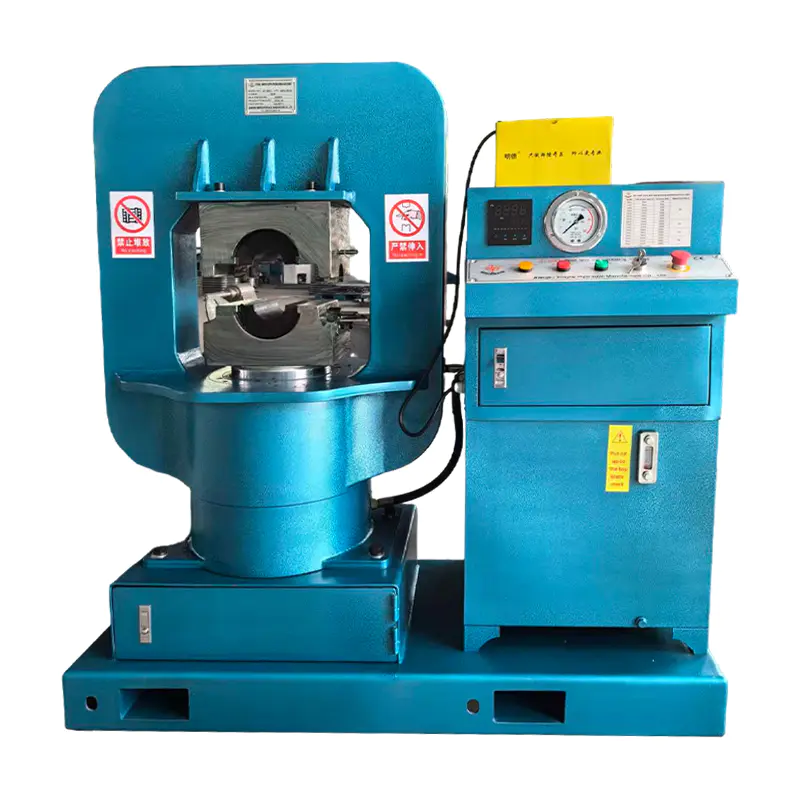

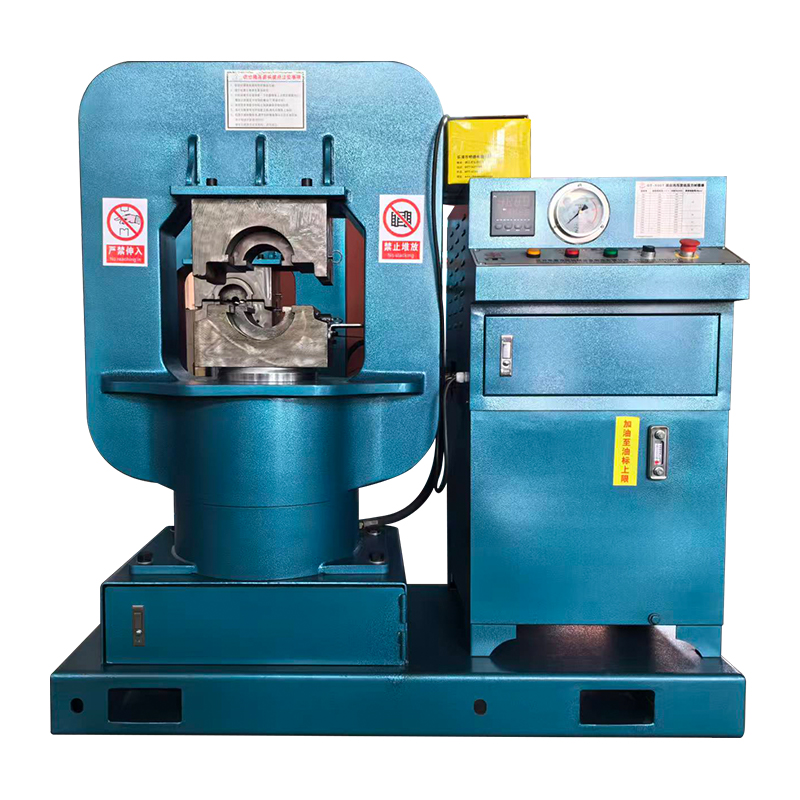

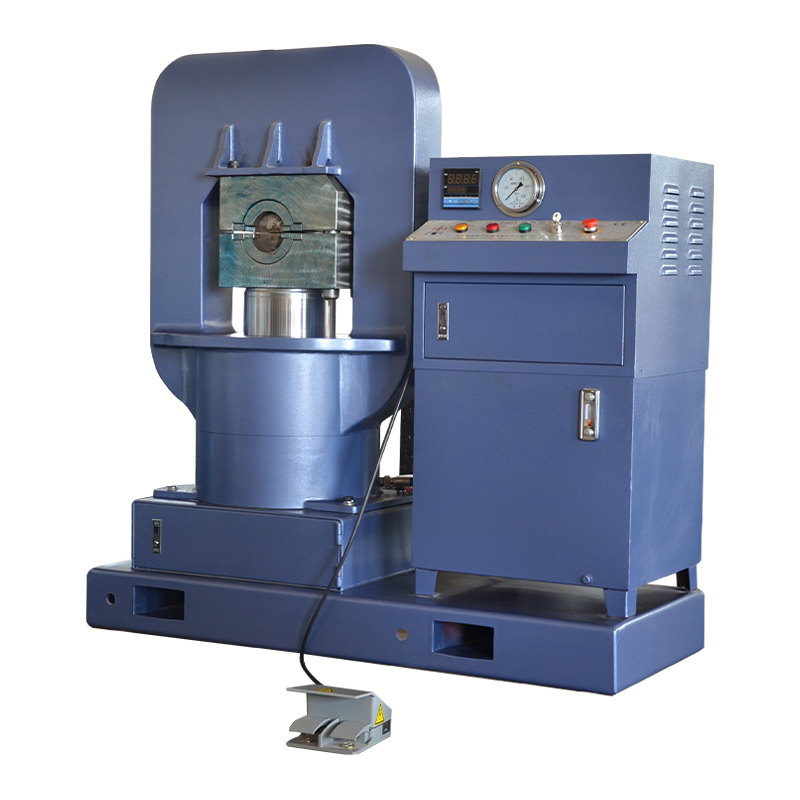

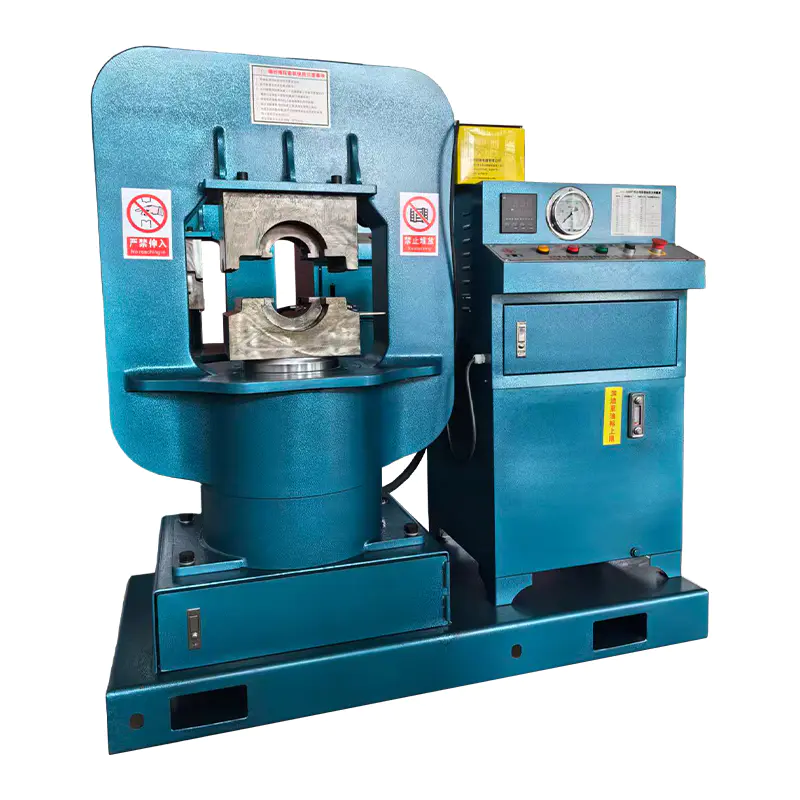

GT-500 bænk stålwirepressemaskine (kurvramme)

Ståltovssænkemaskine kan bruges på mange områder, den kan producere ståltovsstropper, kabelgreb, faldsikrings- og skudløsninger og andre.

Karakteristika
1. Let at betjene
2. Udbredt brug
3. Spar tid

+ Kontakt os
PREV：GT-800 stålwire-reb-manchetpressemaskine (kurvramme)NÆSTE：GT-400 stålwire sænkemaskine (kurvramme)
  • Parameter
  • Andre beskrivelser
  • Kontakt
Technical Data
Mode nr. GT-500
Max ståltovsdiameter (mm) Φ42
Effekt (KW) 4
Max arbejdstryk (MPa) 56Mpa
Maks. stempelbevægelse (mm) 100
Stemplets ophastighed (mm/sek.) 4.5
Stemplets nedadgående hastighed (mm/sek.) 8
Samlet længde (mm) 1450
Samlet bredde (mm) 600
Samlet højde (mm) 1400
Vores produkter
Relaterede produkter
Firma
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As GT-500 bænk stålwirepressemaskine (kurvramme) Manufacturers and GT-500 bænk stålwirepressemaskine (kurvramme) Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Sænkekomponenterne i Xingtai Hydraulic-maskiner er smedet af højstyrkelegeret stål. Maskinhuset er fremstillet af en enkelt blok af materiale, hvilket sikrer strukturel integritet og lang levetid. Vores hydrauliske systemer anvender et olieforsyningssystem med to trykspumper, som muliggør hurtig op- og nedadgående bevægelse, samtidig med at det sikres en jævn presseproces. Dette design forbedrer pressekvaliteten og produktionseffektiviteten markant.

Xingtai hydrauliske maskiner er blevet eksporteret til adskillige lande, herunder Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana, Polen og andre.

Vejledt af filosofien om "høj kvalitet, konkurrencedygtig pris og varigt engagement," stræber vi efter at imødekomme vores kunders behov og give dem den bedste service. Vi forbliver dedikerede til at betjene både eksisterende og nye kunder med det samme niveau af ekspertise, når vi arbejder sammen om at opbygge en succesfuld fremtid.
Hædersbevis
  • Certificeringer
  • Certificeringer
  • Certificeringer
  • Certificeringer
Nyheder
  • Stålwirepressemaskine | Kina hydraulisk producent

    Hvad en Stålwirepressemaskine Er og hvordan det virker En stålwirepressemaskine er en hydraulisk maskine, der komprimerer en aluminium- eller stålbøsning på et ståltov og danner en permanent sænket afslutning, der bruges til løft, rigning og strukturelle rebsamlinger. ...

    READ MORE
  • Hvad er den hydrauliske wirepressemaskine?

    Hvad er den hydrauliske GT-100-wirepressemaskine (C-ramme)? Den GT-100 Hydraulisk Wire Rope Press Machine (C-ramme) er en kompakt hydraulisk wirepressemaskine bygget til at sænke stålwirer med et diameterområde på 1 mm til 10 mm . Den sidder inden for C-fra...

    READ MORE
  • Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine?

    Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame)? Den GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame) er en kompakt hydraulisk presse bygget til at sænke ståltov med en diameter på 1 mm til 10 mm . Det er den mindste model i C-frame...

    READ MORE
Brancheviden

1. Hvad bruges GT-500 bænk stålwirepressemaskine til? – Kerneapplikationer

Den GT-500 bænk stålwirepressemaskine er en kompakt, benchtop hydraulisk sænkepresse designet til permanent afslutning af ståltovslynger, flamske øjne og løkkesplejsninger ved hjælp af aluminium eller kobber ærmer. Det er meget brugt i rigningsforretninger, mindre slyngefremstilling, vedligeholdelsesfaciliteter og offshore forsyningsbaser hvor pladsen er begrænset, men der kræves pålidelige termineringer af høj kvalitet.

Med en maksimal trykkraft på 500 kN (50 tons) og en halsdybde på 80 mm , GT-500 håndterer wirediametre fra 3 mm til 16 mm , der producerer opsigelser, der bevarer 95–100 % af rebbrudsstyrken . Sammenlignet med manuelle sænkeværktøjer reducerer GT-500 cyklustiden med 70 % og sikrer ensartet krympekvalitet – ideel til værksteder, der producerer op til 200 opsigelser om dagen .

2. Nøglefunktion 1: Optimal trykkraft og diameterområde til bænkbrug

Den GT-500 delivers 500 kN hydraulisk kraft , tilstrækkelig til at sænke ærmer på ståltov op til 16 mm diameter. Nedenstående skema sammenligner GT-500's kapacitet med manuelle swagers og større gulvstående presser.

Maksimal ledningsdiameterkapacitet efter Swager Type (mm)

Manuel håndspreder (håndtagstype)
6 mm maks
Hydraulisk håndpumpe swager (bærbar)
12 mm maks
GT-500 bænkpres
16 mm maks
Industriel gulvpresse (1.000 kN)
32 mm max

Fig. 1 – GT-500 håndtag 16 mm ståltov , der dækker 90 % af almindelige rignings- og slyngeanvendelser, mens de monteres på en standard arbejdsbord.

Den machine includes 6 udskiftelige matricesæt til ærmediametre fra 6 mm til 18 mm, med hurtigskifteværktøj, der reducerer opsætningstiden til under 1 minut .

3. Nøglefunktion 2: Hurtig cyklustid og bænkvenligt fodaftryk

Den GT-500 features a enfaset elektrisk hydraulikpumpe (220V/110V kompatibel) med et to-trins system: hurtig tilgang kl 25 mm/s og trykker kl 4 mm/s . En komplet sænkecyklus tager bare 5-8 sekunder afhængig af ærmestørrelse. Det kompakte fodaftryk ( 500 mm x 400 mm ) tillader placering på ethvert robust arbejdsbord.

Sænkningscyklusser pr. time (10 mm aluminiumshylster)

Cykler i timen Swaging metode 0 50 100 150 200 250 300 350 25 55 220 320 Manuel hånd Hydraulisk håndpumpe GT-500 bænk Gulvpresse (1.000kN)

Fig. 2 – GT-500 opnår 220 sænkecyklusser i timen , 4x hurtigere end bærbare hydrauliske swagers og næsten 9x hurtigere end manuelt værktøj.

Til en lille rigningsbutik, der producerer 150 opsigelser om dagen GT-500 reducerer den daglige sænkningstid fra 6 timer (manuelt) til kun 45 minutter – en årlig arbejdsbesparelse på over $12.000 .

4. Nøglefunktion 3: Konsekvent termineringsstyrke & udtrækningsmodstand

Korrekt sænkning med GT-500 producerer afslutninger, der bevarer 95–100 % af rebbrudsstyrken . Skemaet nedenfor viser den minimale udtrækskraft opnået for forskellige rebdiametre ved brug af GT-500 med kalibrerede matricer.

Minimum udtrækskraft (kN) – GT-500 Swaged ærmer vs. MBL (7x19 galvaniseret reb)

Kraft (kN) Reb diameter (mm) 0 20 40 60 80 100 120 140 3 6 8 10 12 14 16 GT-500 udtrækskraft (≥98 % af MBL)

Fig. 3 – GT-500 sænkede afslutninger opnås konsekvent 98 % eller højere af reb MBL til diametre op til 16 mm, der opfylder EN 13411-3 standarder.

Den GT-500 includes a indbygget trykmåler med justerbar overtryksventil , der gør det muligt for operatører at forudindstille sænkekraft til forskellige ærmestørrelser – hvilket sikrer gentagelig termineringskvalitet inden for ±2 % .

5. GT-500 Application Guide & Die Selection Matrix

Den GT-500 accepts a range of die sets for different rope diameters and sleeve types. The table below provides a quick reference for common applications.

Tabel 1 – Valg af GT-500 matrice og anbefalet sænketryk efter rebdiameter.
Rebdiameter (mm) Ærmetype / Materiale Anbefalet matricesæt Sænkningstryk (kN)
3-5 mm Aluminiums stopmuffe GT-D6 (6 mm hex) 60–90 kN
6-8 mm Aluminium løkke ærme (flamsk øje) GT-D10 (10 mm oval) 120–180 kN
10–12 mm Kraftig aluminium/kobber GT-D14 (14 mm hex) 250–350 kN
14–16 mm Dobbelt ferrul / højstyrke GT-D18 (18 mm oval) 400–500 kN

Den GT-500 also supports tilpassede matriceprofiler til specielle applikationer, herunder hylstre i rustfrit stål og dobbeltkompressionsdesign til højstyrke sejl.

6. Ofte stillede spørgsmål om GT-500 bænk stålwirepressemaskine

Q1: Hvilke typer ærmer kan GT-500 sænke?
A1: GT-500-byttet aluminium stop ærmer, aluminium løkke ærmer (flamsk øje), kobber ferrules og rustfri stål ærmer til stålwirediametre fra 3 mm til 16 mm. Den understøtter også dobbeltkompressionshylstre til højstyrkeapplikationer op til 14 mm.

Q2: Hvilken strømforsyning kræves til GT-500?
A2: Maskinen kører videre standard 110V eller 220V enfaset AC (brugervalgbar), med en motoreffekt på 1,5 kW . Der kræves ingen trefaset strøm, hvilket gør den ideel til små værksteder og mobile vedligeholdelsesenheder.

Q3: Hvor ofte kræver GT-500 vedligeholdelse?
A3: Anbefalet vedligeholdelse inkluderer hydraulikolieskift hver 1.500 driftstimer , matriceinspektion for slid hver 1.000 cyklusser og trykmålerkalibrering årligt. Gennemsnitlig tid mellem fejl (MTBF) er 6.500 timer under normale værkstedsforhold.

Spørgsmål 4: Kan GT-500 bruges til feltsænkning på stedet?
A4: GT-500 er en stationær bænkpresse (vægt: 95 kg). Til brug i marken anbefaler vi den bærbare GT-200 hydrauliske håndpumpe swager. Dog kan GT-500 monteres på en mobil vogn for butiksmobilitet.
