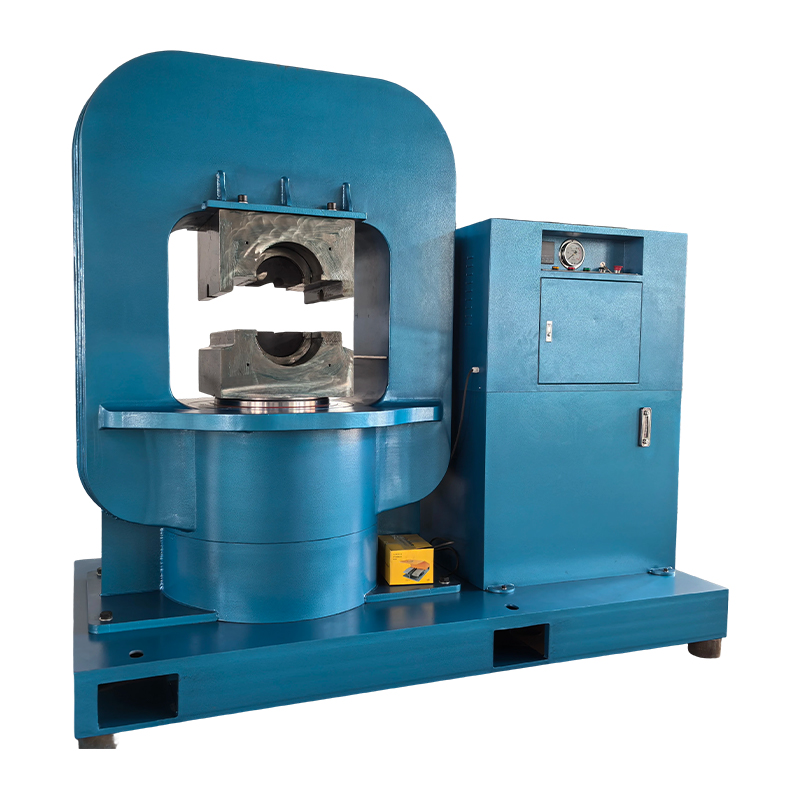

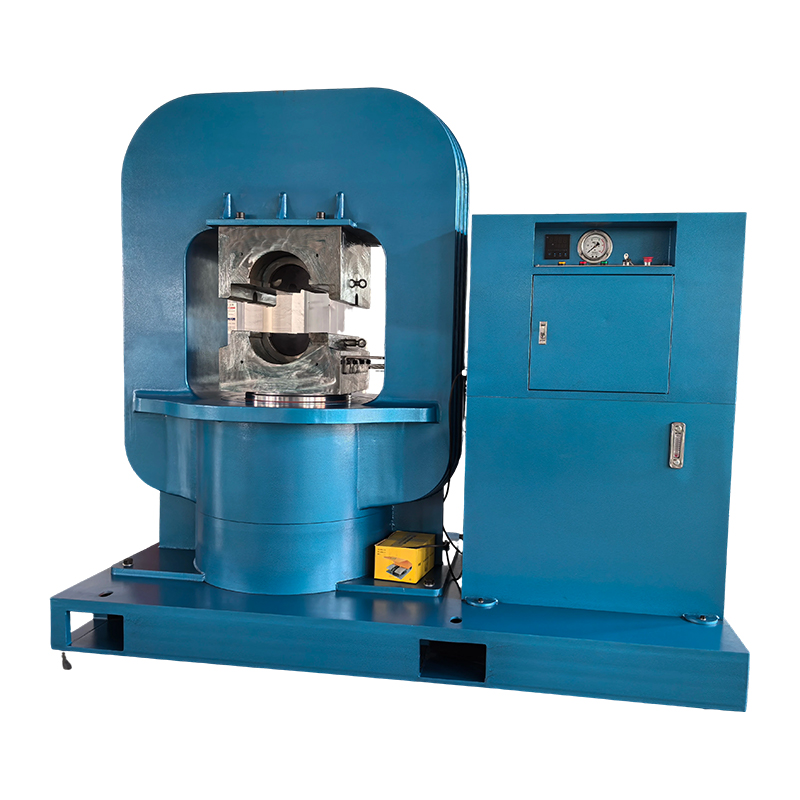

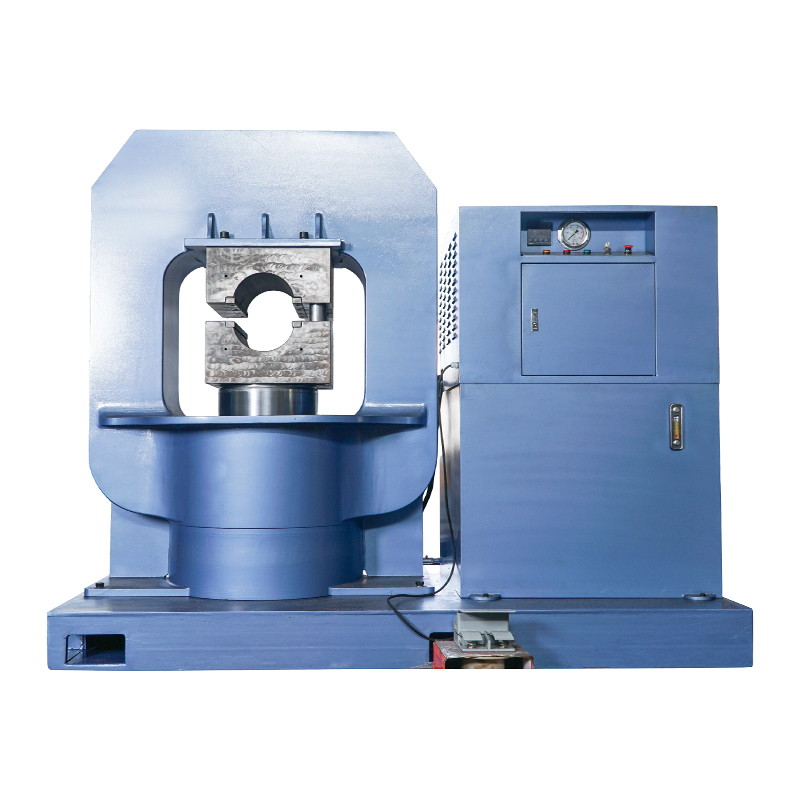

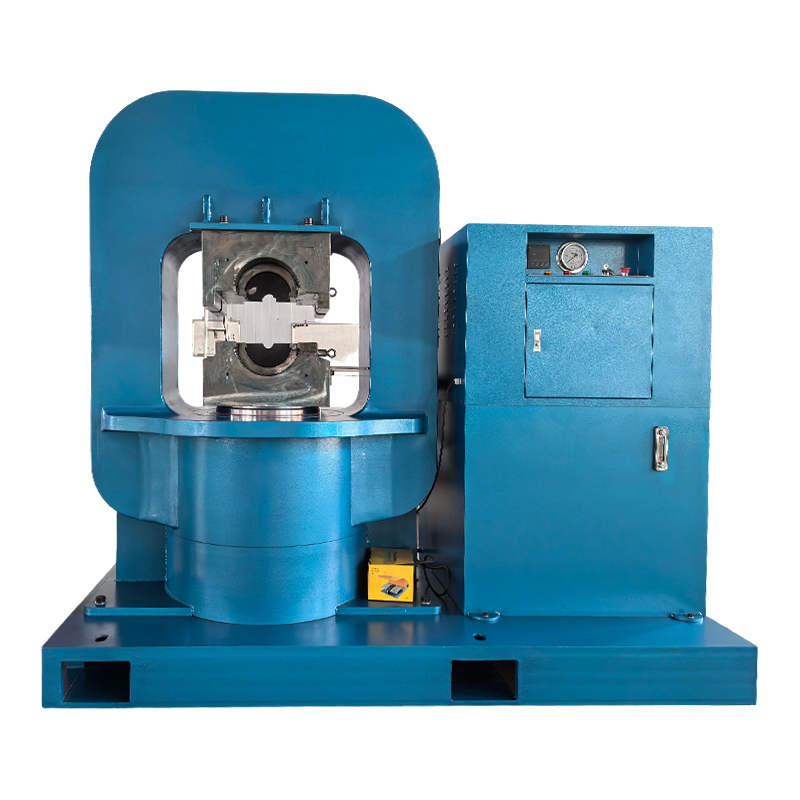

GT-2000 Hydraulisk stålwirepressemaskine (kurvramme)

1. Hvad er en Wire Rope Crimping Machine?

A wirepressemaskine er en specialiseret industriel enhed, der bruges til at forbinde ståltove med fittings, såsom fatninger, fingerbøl eller andre rebender, ved mekanisk at deformere en metalmuffe (ferrule). I modsætning til svejsning eller lodning, som bruger varme til at smelte materialer, er krympning afhængig af enorm hydraulisk eller pneumatisk tryk at koldflyde ærmets metal rundt om wirestrengene. Dette skaber en sikker, permanent mekanisk binding, der er i stand til at modstå tunge belastninger og dynamisk belastning.

Disse maskiner er essentielle i industrier, hvor sikkerheden er i højsædet, såsom rumfart, marinerigning og konstruktion. Ved at komprimere muffen ind i dalene mellem wirerne skaber maskinen en højfriktionslås, der forhindrer glidning, hvilket sikrer integriteten af ​​løfte- eller ophængningssystemet.

2. Krimpeprocessens mekanik

Betjeningen af en wirepressemaskine er en præcis sekvens af mekaniske handlinger designet til at maksimere styrken af samlingen uden at beskadige rebets indre struktur.

(1) Indsættelse og justering

Processen begynder med, at operatøren indsætter ståltovsenden og beslaget i aluminium eller kobber ærme . Enheden placeres derefter i maskinens matricehulrum. Moderne maskiner har ofte laserguider eller sensorer for at sikre, at ærmet er perfekt centreret i matricen, hvilket forhindrer ujævn kompression.

(2) Kompression og kold flow

Når den er justeret, aktiverer maskinen sin hydrauliske cylinder, hvilket tvinger matricerne til at lukke rundt om muffen. Det påførte tryk er enormt, ofte overskridende 100 tons til kraftige kabler. Dette tryk får ærmematerialet til at gennemgå "kold flow", hvor metallet plastisk deformeres og udfylder hullerne mellem de enkelte trådstrenge. Denne sammenlåsende handling er det, der giver afslutningen sin styrke.

(3) Multi-Stage Crimping

For længere ærmer udfører maskinen en række kompressioner (eller "dimples") langs længden af ferrul. En programmerbar logisk controller (PLC) sikrer, at hver kompression overlapper korrekt, og at den samlede kraft, der påføres, opfylder de specifikke krav til den pågældende rebdiameter. Dette forhindrer "under-krympning" (hvilket fører til glidning) eller "over-crimping" (hvilket kan adskille ledningerne).

3. Ydelses- og effektivitetsanalyse

Valget af krympemetode påvirker i høj grad slutproduktets effektivitet og sikkerhed. Automatiserede krympemaskiner tilbyder klare fordele i forhold til manuel sænkning eller traditionelle knudemetoder.

Som vist i skemaet bevarer maskinkrympning næsten 100% af rebets nominelle brudstyrke , hvorimod simpel binding kan reducere styrken til det halve på grund af de skarpe bøjninger, der indføres i fibrene.

4. Applikationer i kritisk infrastruktur

Pålideligheden af wirepressemaskiner gør dem uundværlige i forskellige miljøer med høj indsats.

(1) Luft- og rumfart og luftfart

I flykontrolkabler kan en enkelt fejl være katastrofal. Crimpmaskiner bruges til at fastgøre terminaler til styrekabler med ekstrem præcision. Maskinerne er ofte kalibreret til at registrere trykkurven for hver crimp, hvilket giver et digitalt kvalitetscertifikat for hver samling.

(2) Marine og Offshore

Rustfri stålwirer, der bruges til rigning af sejlbåde (vant og stag), kræver glatte, stærke afslutninger. Krympemaskinen komprimerer nikkel-kobber-manchetter (Nicopress), der modstår korrosion og bevarer spændingen selv i barske saltvandsmiljøer.

(3) Byggeri og elevatorer

Til elevatorophængningsreb og krankabler sikrer crimpemaskinen, at løkken, der dannes for enden af rebet, er sikker. Dette er kritisk for de "endeløse" løkker, der bruges i nogle moderne elevatorsystemer, hvor rebet cirkulerer kontinuerligt.
