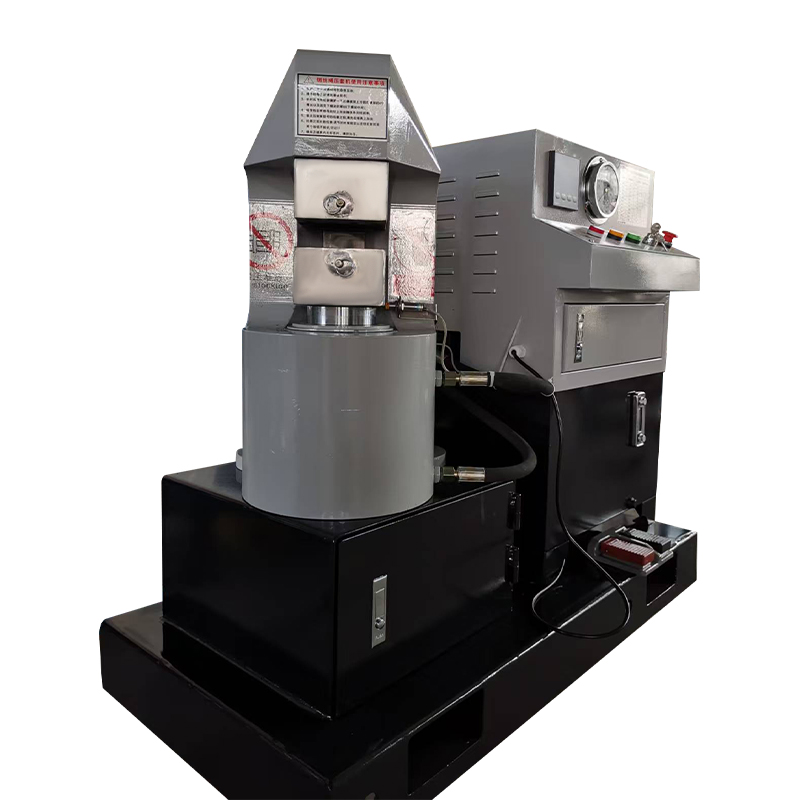

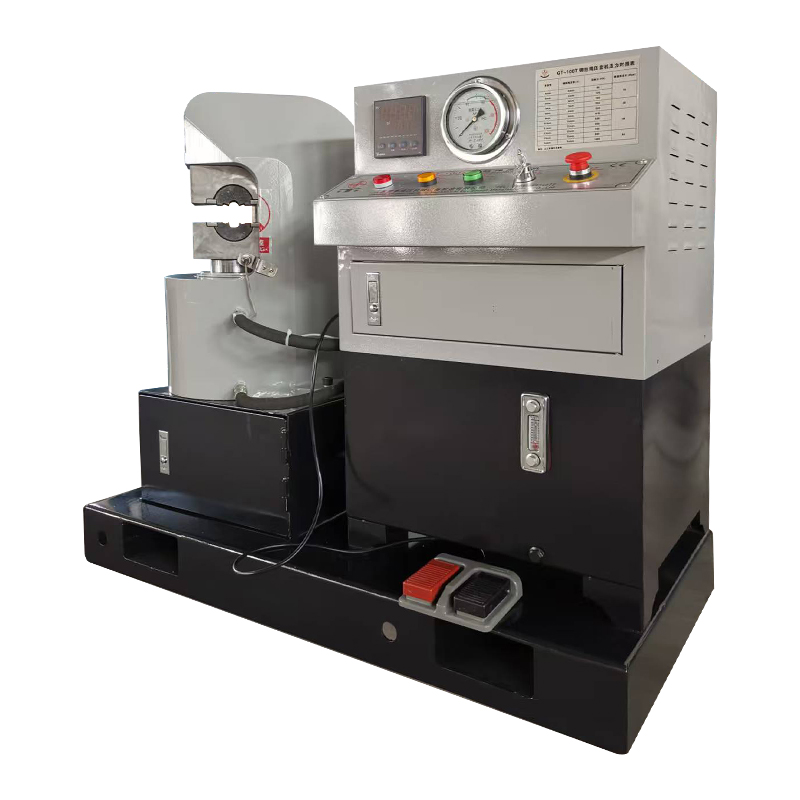

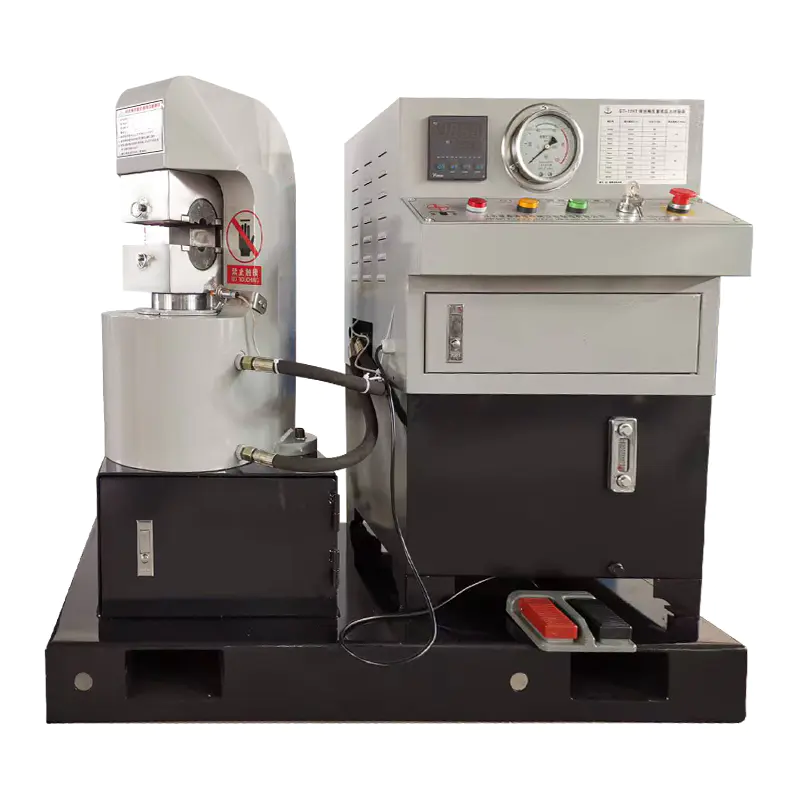

GT-100 Hydraulisk Wire Rope Press Machine (C-ramme)

1. Kernedesign og grundlæggende arbejdsprincip for C Frame Wire Rope Press Machines

A C-ramme stålwirepressemaskine er et hydraulisk drevet industriværktøj opkaldt efter sit C-formet stålramme (trækstyrke: 500-600 MPa), som rummer en stationær nedre dyse og en lodret bevægelig øvre ram/matrice. Den fungerer efter Pascals lov, og konverterer hydraulisk tryk (15-35 MPa) til lineær trykkraft (op til 150 tons) for at krympe hylstre, ærmer eller endefittings på ståltove. Det åbne C-rammedesign muliggør let i-/tømning af arbejdsemner, hvilket gør den ideel til mellemkrævende ståltovssamlinger (6-40 mm diameter).

(1) Nøglekomponenter og deres funktioner

• C-ramme krop : Absorberer trykkræfter (op til 150 tons) uden deformation – afgørende for ensartet krympepræcision (±0,1 mm).
• Hydraulisk cylinder : Driver den øvre matrice; typisk slaglængde er 80-150 mm til at rumme forskellige ferrulstørrelser.
• Kontrolventil : Regulerer tryk og ramhastighed (0,5-2 m/s) for at forhindre overpresning eller beskadigelse af emnet.
• Die sæt : Specialbearbejdet til specifikke rebdiametre (6-40 mm); hærdet stål (HRC 58-62) for slidstyrke.

2. Trin-for-trin operationscyklus af en C Rammetryk

C-rammepressen følger en standardiseret 4-trins cyklus, hvor hvert trin er kalibreret til præcision og sikkerhed, hvilket sikrer 95 % fastholdelse af ståltovsstyrke efterkrympning (ANSI B30.9-kompatibel):

1. Indlæser : Placer ståltovet og rørringen i den nederste matrice (justeringstolerance ±0,5 mm); den åbne C-ramme giver uhindret adgang for emner op til 1 m i længden.
2. Trykopbygning : Aktiver den hydrauliske pumpe for at generere måltryk (f.eks. 25 MPa for 20 mm reb) – trykket stiger i løbet af 3-5 sekunder for at undgå stødbelastning.
3. Krympning : Den øverste stempel sænkes med 0,8 m/s og påfører ensartet tryk på ferrulen for 2-4 sekunder (dvæletid) for at danne en permanent binding med rebet.
4. Frigivelse og aflæsning : Hydraulisk tryk aflastes, stemplet trækkes tilbage (1,2 m/s), og den krympede enhed fjernes – samlet cyklustid: 10-15 sekunder pr.

3. Præstationssammenligning: C-ramme vs andre pressedesigns

Q1: Kan en C-rammepresse håndtere ståltrådreb?

A: Ja. C-rammepresser med 100 tons kraftkapacitet kan krympe stålkernereb (6-40 mm) – stålkernereb kræver 10-15% højere tryk end fiberkernereb for at opnå korrekt krympevedhæftning (95 % styrkeretention).

Q2: Hvordan vedligeholdes C-rammestrukturen til langvarig brug?

A: Efterse C-rammen for revner hver 500 driftstimer (brug magnetisk partikeltestning); smør drejepunkter ugentligt (ISO VG 68 olie) for at forhindre slid. En revnet ramme skal udskiftes med det samme – rammedeformation reducerer krympningspræcisionen med 40 % .

Q3: Er C-rammepressen egnet til bærbar brug på stedet?

Sv.: Selvom de er tungere (600-800 kg) end bænkpressere, kan kompakte C-rammemodeller monteres med skridsko og transporteres til bygge-/marinepladser. Til fuldt bærbar brug (f.eks. feltservice), vælg elektrisk-hydrauliske C-rammepresser (110/220V strøm) frem for dieseldrevne enheder.

Q4: Hvad er den typiske levetid for en C-rammepresse?

A: Ved regelmæssig vedligeholdelse har C-rammepressen en levetid på 10-15 år (20.000 crimp-cyklusser). Den hydrauliske cylinder skal genopbygges efter 10.000 cyklusser (koster ~10 % af maskinens oprindelige pris), mens matricer skal udskiftes hver 2.000 cyklusser.
