Stålreb fingerbøl Engroshandel
Hjem / Produkter / Tilbehør / Stålreb fingerbøl

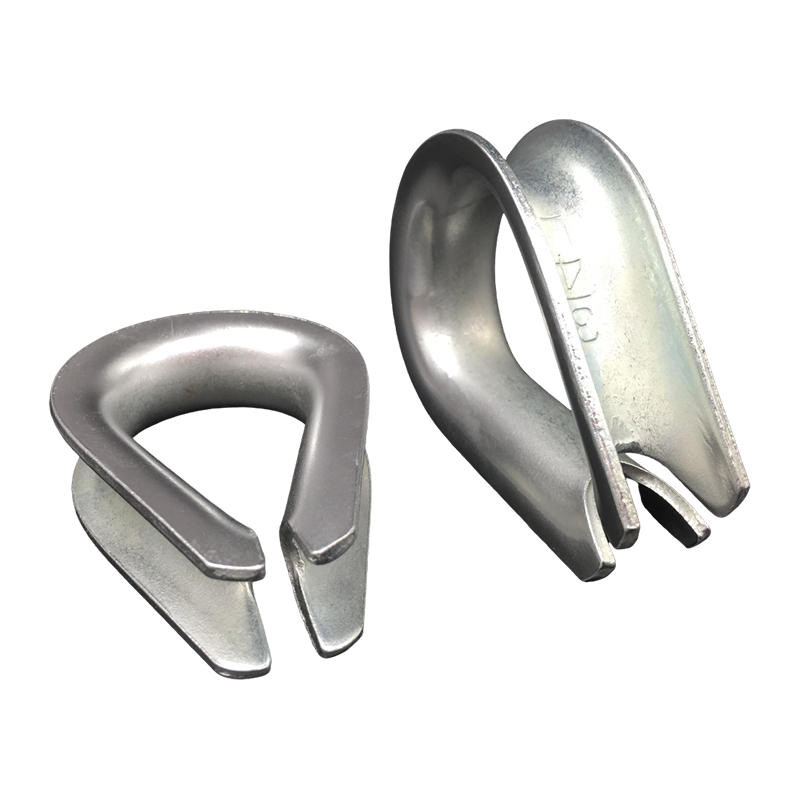

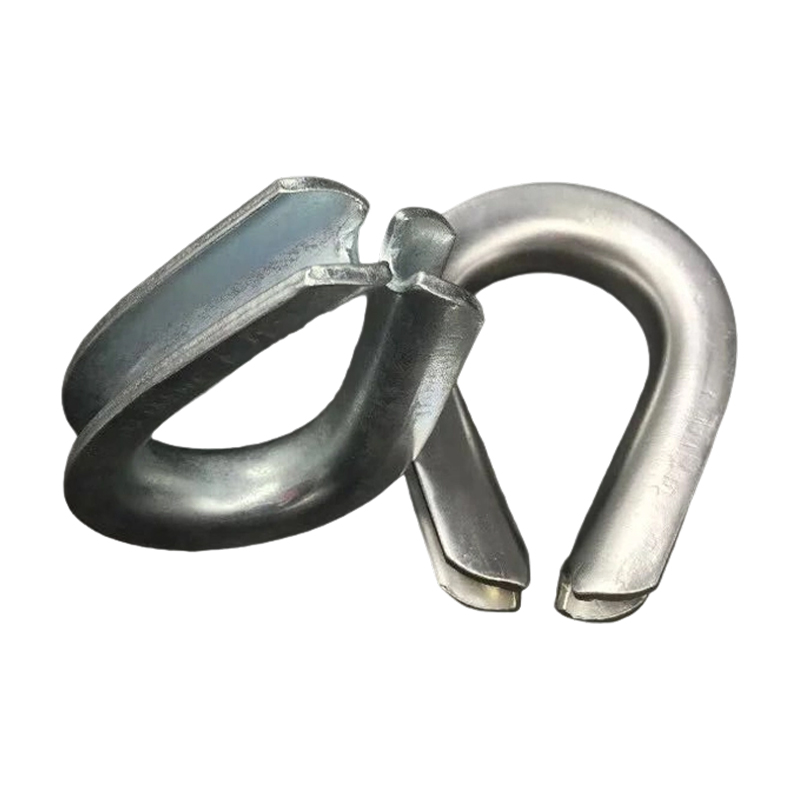

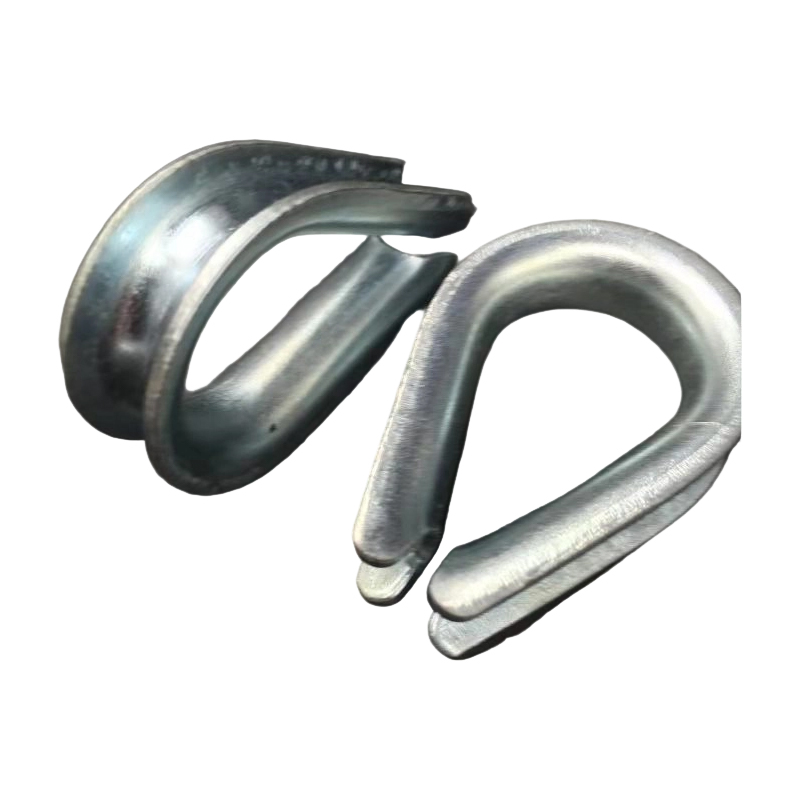

Stålreb fingerbøl

+ Kontakt os
PREV：Intet tidligere produktNÆSTE：Stålwirereb sænketerminaler
  • Parameter
  • Andre beskrivelser
  • Kontakt

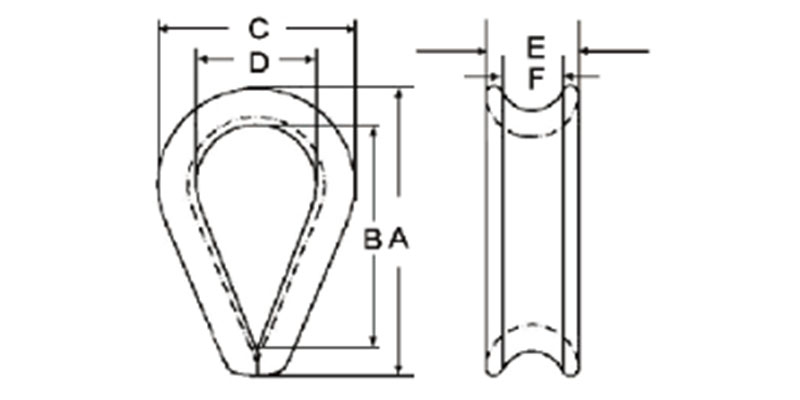

Technical Data
Størrelse (mm) Dimensioner (mm) WT/PC(kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

Vores produkter
Relaterede produkter
Firma
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Wire Rope Thimble Manufacturers and Thimble Wire Rope Sling Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Sænkekomponenterne i Xingtai Hydraulic-maskiner er smedet af højstyrkelegeret stål. Maskinhuset er fremstillet af en enkelt blok af materiale, hvilket sikrer strukturel integritet og lang levetid. Vores hydrauliske systemer anvender et olieforsyningssystem med to trykspumper, som muliggør hurtig op- og nedadgående bevægelse, samtidig med at det sikres en jævn presseproces. Dette design forbedrer pressekvaliteten og produktionseffektiviteten markant.

Xingtai hydrauliske maskiner er blevet eksporteret til adskillige lande, herunder Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana, Polen og andre.

Vejledt af filosofien om "høj kvalitet, konkurrencedygtig pris og varigt engagement," stræber vi efter at imødekomme vores kunders behov og give dem den bedste service. Vi forbliver dedikerede til at betjene både eksisterende og nye kunder med det samme niveau af ekspertise, når vi arbejder sammen om at opbygge en succesfuld fremtid.
Hædersbevis
  • Certificeringer
  • Certificeringer
  • Certificeringer
  • Certificeringer
Nyheder
  • Stålwirepressemaskine | Kina hydraulisk producent

    Hvad en Stålwirepressemaskine Er og hvordan det virker En stålwirepressemaskine er en hydraulisk maskine, der komprimerer en aluminium- eller stålbøsning på et ståltov og danner en permanent sænket afslutning, der bruges til løft, rigning og strukturelle rebsamlinger. ...

    READ MORE
  • Hvad er den hydrauliske wirepressemaskine?

    Hvad er den hydrauliske GT-100-wirepressemaskine (C-ramme)? Den GT-100 Hydraulisk Wire Rope Press Machine (C-ramme) er en kompakt hydraulisk wirepressemaskine bygget til at sænke stålwirer med et diameterområde på 1 mm til 10 mm . Den sidder inden for C-fra...

    READ MORE
  • Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine?

    Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame)? Den GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame) er en kompakt hydraulisk presse bygget til at sænke ståltov med en diameter på 1 mm til 10 mm . Det er den mindste model i C-frame...

    READ MORE
Brancheviden

1. Hvad er et ståltovs fingerbøl? – Definition og grundlæggende funktion

A ståltovs fingerbøl er et U- eller dråbeformet metalbeslag (typisk smedet stål, rustfrit stål eller galvaniseret jern) indsat i øjet på en ståltovsløkke for at beskytte rebets fibre eller tråde mod slid, knusning og træthed når øjet er fastgjort til en krog, bøjle eller stift. Fingerbøl forhindrer direkte metal-på-metal-kontakt mellem rebet og hardwaren, og fordeler belastningen jævnt over en større radius.

Uden fingerbøl lider rebøjet under stresskoncentration ved kontaktpunktet , hvilket fører til for tidlig strengbrud. Ifølge OSHA 1910.184 og ASME B30.9 , fingerbøl er obligatoriske for alle ståltovsstropper, der bruges i løfteapplikationer, for at sikre sikker arbejdsbelastningsintegritet.

2. Hvorfor er et wire-fingerbøl vigtigt? – Kritisk præstationspåvirkning

Fingerbølet øger bøjningsradius af tovøjet, hvilket reducerer interne trådspændinger med op til 70 % . Laboratorietest viser, at et ubeskyttet rebøje udsat for cyklisk belastning fejler efter så få som 3.000 cyklusser , hvorimod det samme reb med et korrekt tilpasset fingerbøl tåler over 15.000 cyklusser — a 5 gange øget træthedslevetid . Diagrammet nedenfor illustrerer denne dramatiske forbedring.

Cykler til fejl (øjeafslutning, 10 mm ståltov, 1,5 tons belastning)

Uden fingerbøl (bare øje)
3.100 cyklusser
Med standard stål fingerbøl (radius ≥ 4x reb dia)
15.800 cyklusser
Med kraftigt rustfrit fingerbøl (optimeret rille)
18.200 cyklusser

Fig. 1 – Sammenligning af træthedsliv: Brug af fingerbøl øger øjets udholdenhed med op til 487 % , hvilket forhindrer katastrofale fejl.

Ud over træthed beskytter fingerbøl mod knæk, forvrængning og knusning når sejlet er under hård belastning. For eksempel, i applikationer med traverskraner, reducerer et fingerbøl hyppigheden af udskiftning af reb med 62 % årligt ifølge en pålidelighedsundersøgelse af løfteudstyr fra 2023.

3. Typer af stålreb fingerbøl & materialevalgsvejledning

Fingerbøl er kategoriseret efter materiale og rilledesign. Almindelige typer: varmgalvaniseret kulstofstål (generelle løft), rustfrit stål 316 (marine/kemiske), og kraftigt smedet (minedrift/slibemiljøer).

Tabel 1 – Anbefalet fingerbøltype baseret på arbejdsmiljø og rebdiameter.
Miljø Anbefalet fingerbøl Forøgelse af levetiden Typisk reb Dia
Generelt industrielt / tørt Varmgalvaniseret stål 280 % cyklusser 6-32 mm
Marine / offshore / kemikalier Rustfrit stål 316 / 304 340 % (korrosionsfri) 8-28 mm
Minedrift / kraftig slid Smedet legeret stål (hærdet) 420 % slidstyrke 12–40 mm

4. Korrekt fingerbølstørrelse og belastningseffektivitet (radiusforholdseffekt)

Fingerbølens indvendige rilleradius skal passe til rebets diameter. En tommelfingerregel: bøjningsradius skal være mindst 4 gange rebdiameteren (D/d-forhold ≥ 4) . Hvis forholdet falder til under 2, falder rebets effektivitet dramatisk. Nedenstående diagram viser brudstyrkefastholdelse som funktion af D/d-forhold.

Retention af brudstyrke vs. bøjningsforhold for fingerbøl (D/d)

Styrkefastholdelse (%) Bøjningsforhold D/d (fingerbøl radius / reb dia) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 usikker zone

Fig. 3 – Minimum anbefalet fingerbøjningsforhold D/d = 4 giver 80 % brudstyrkebevarelse ; forhold >6 bevarer >92% af rebkapaciteten.

Tilpas altid fingerbøjlens rillediameter til rebets nominelle størrelse. Brug af et underdimensioneret fingerbøl (< D/d-forhold 2) kan reducere sikker arbejdsbelastning med over 45 % og violates OSHA sling regulations.

5. Sådan installeres et wire-fingerbøl korrekt (trin-for-trin)

Korrekt installation sikrer maksimal beskyttelse. Følg disse trin:

  • Trin 1 – Mål rebdiameter og vælg fingerbøl med rilleradius ≥4x rebdiameter.
  • Trin 2 – Form øjenløkken og sæt fingerbølet fast mod den indre krumning.
  • Trin 3 – Påfør wireklemmer eller sænke ærmer; drejningsklemmer til producentens specifikationer (f.eks. 55 N·m for 12 mm reb).
  • Trin 4 – Udfør prøvebelastningstest kl 125 % af den nominelle kapacitet før idriftsættelse.

Forkert installation (f.eks. fingerbøjlen sidder ikke helt fast) forårsager punktbelastning, hvilket reducerer levetiden med op til 55 % . Undersøg altid fingerbøl for revner eller deformation efter tunge løft.

6. Ofte stillede spørgsmål (FAQ) om ståltovs fingerbøl

Spørgsmål 1: Er et ståltovs fingerbøl altid påkrævet af sikkerhedsstandarder?
A1: Ja, for overhead løftesejl i henhold til OSHA 1910.184 og ASME B30.9 er et fingerbøl obligatorisk for alle øjenafslutninger, der fastgøres til en krog eller sjækle. Manglende brug kan resultere i citation og øjeblikkelig udskiftning af reb.

Q2: Kan jeg genbruge et fingerbøl efter at have skåret et beskadiget rebøje af?
A2: Kun hvis fingerbølet ikke viser tegn på deformation, revner eller rilleslid, der overstiger 0,5 mm . Til tunge belastninger anbefales udskiftning, fordi metaltræthed kan være til stede.

Q3: Hvad er den typiske levetid for et fingerbøl i rustfrit stål i havmiljøet?
A3: Med korrekt passivering holder 316 rustfri fingerbøl 8-12 år i saltvandseksponering, hvorimod galvaniserede fingerbøl kan begynde at korrodere efter 18 måneder. Tilpas altid materialet til miljøet.

Q4: Reducerer et fingerbøl rebets nominelle brudbelastning?
A4: Nej, et fingerbøl i korrekt størrelse bevarer over 95 % af katalogets brudstyrke . Kun underdimensionerede fingerbøl (D/d <3) forårsager betydelig reduktion (op til 45 % tab).
