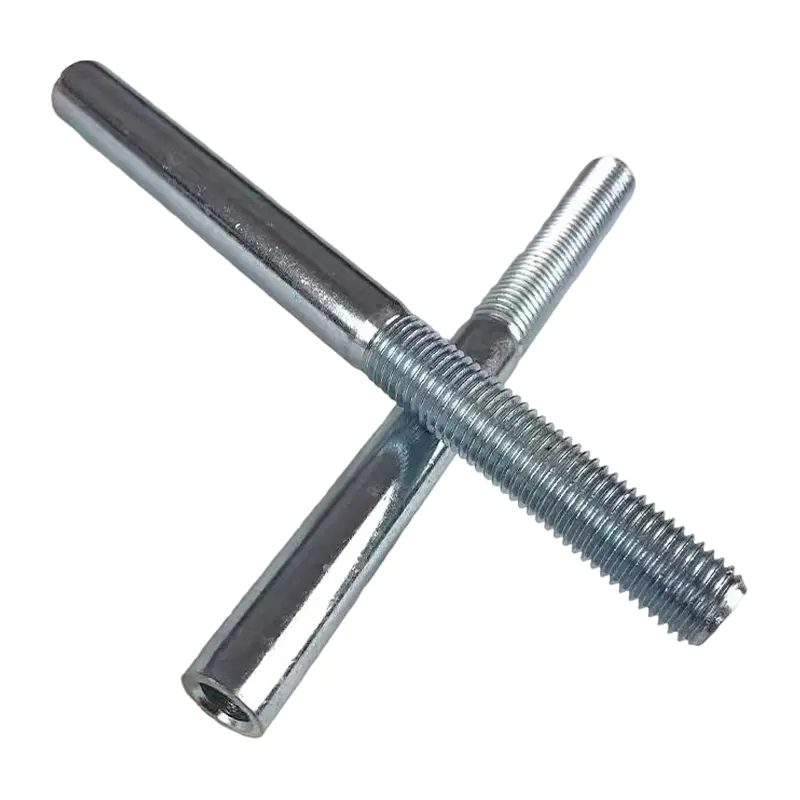

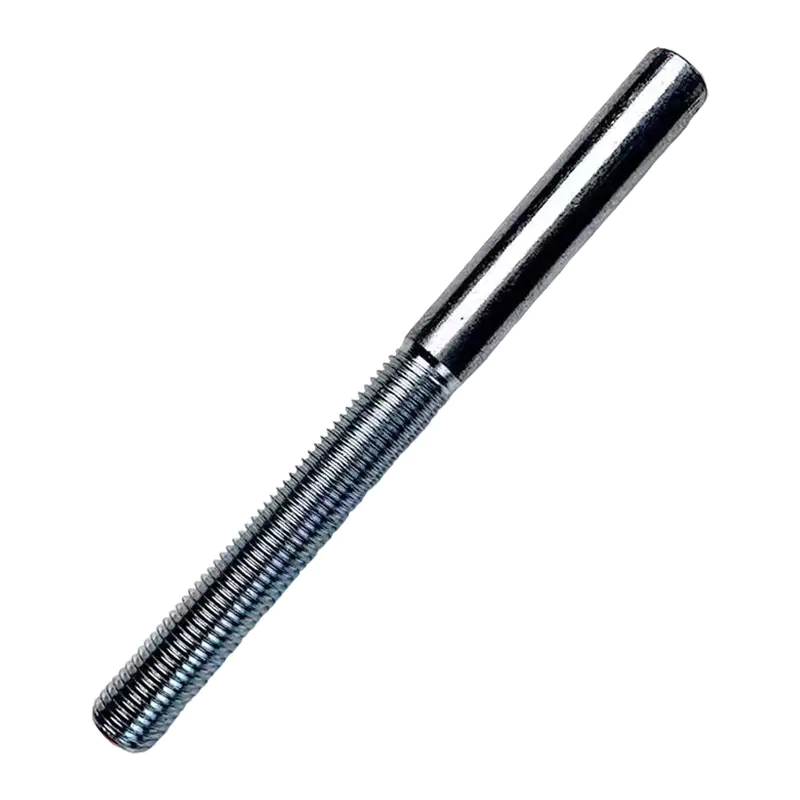

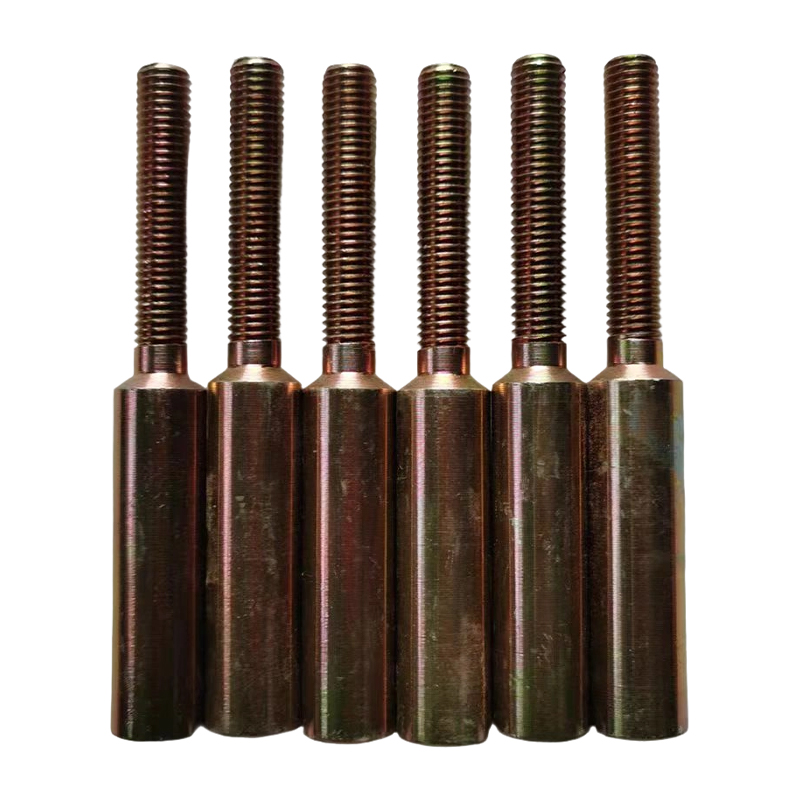

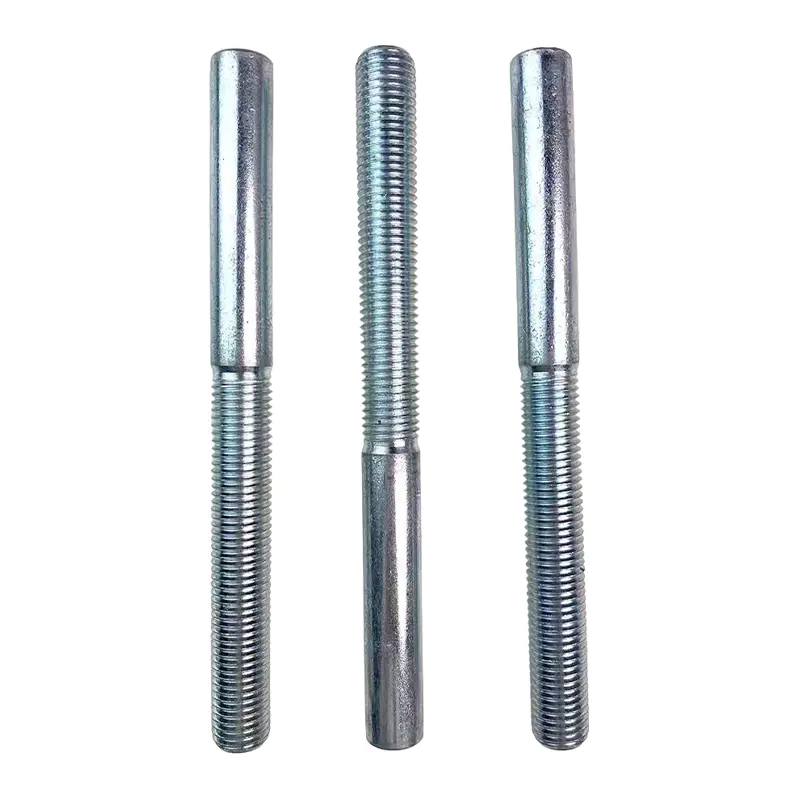

Vores stålwire-svindklemmer er højstyrke-konnektorer designet til at sikre stålwirer, hvilket sikrer pålidelig bærende og anti-løsende ydeevne til industrielle, marine- og konstruktionsapplikationer.
En vigtig fordel er, at størrelsen kan tilpasses – vi skræddersyer terminaldimensioner (inklusive indvendig diameter, længde og sænkeareal) for at matche din specifikke stålwiremåler og brugsscenarie, hvilket eliminerer uoverensstemmelser mellem standardterminaler og ikke-standard reb.
Fremstillet af korrosionsbestandigt legeret stål, gennemgår de præcisionssænkning for at forbedre trækstyrke og holdbarhed, velegnet til både indendørs løft og udendørs barske miljøer. Nem at installere med professionelle sænkeværktøjer, de leverer langtidsstabilitet til løft, rigning eller ophængningsopgaver.
As Steel Terminal Manufacturers and Steel Terminal Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.
Sænkekomponenterne i Xingtai Hydraulic-maskiner er smedet af højstyrkelegeret stål. Maskinhuset er fremstillet af en enkelt blok af materiale, hvilket sikrer strukturel integritet og lang levetid. Vores hydrauliske systemer anvender et olieforsyningssystem med to trykspumper, som muliggør hurtig op- og nedadgående bevægelse, samtidig med at det sikres en jævn presseproces. Dette design forbedrer pressekvaliteten og produktionseffektiviteten markant.
Xingtai hydrauliske maskiner er blevet eksporteret til adskillige lande, herunder Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana, Polen og andre.
Vejledt af filosofien om "høj kvalitet, konkurrencedygtig pris og varigt engagement," stræber vi efter at imødekomme vores kunders behov og give dem den bedste service. Vi forbliver dedikerede til at betjene både eksisterende og nye kunder med det samme niveau af ekspertise, når vi arbejder sammen om at opbygge en succesfuld fremtid.
Hvad en Stålwirepressemaskine Er og hvordan det virker En stålwirepressemaskine er en hydraulisk maskine, der komprimerer en aluminium- eller stålbøsning på et ståltov og danner en permanent sænket afslutning, der bruges til løft, rigning og strukturelle rebsamlinger. ...
Hvad er den hydrauliske GT-100-wirepressemaskine (C-ramme)? Den GT-100 Hydraulisk Wire Rope Press Machine (C-ramme) er en kompakt hydraulisk wirepressemaskine bygget til at sænke stålwirer med et diameterområde på 1 mm til 10 mm . Den sidder inden for C-fra...
Hvad er GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame)? Den GT-60 Hydraulisk Wire Rope Swage Press Machine (C Frame) er en kompakt hydraulisk presse bygget til at sænke ståltov med en diameter på 1 mm til 10 mm . Det er den mindste model i C-frame...
Hvad er en stålterminal i ståltovsapplikationer? En komplet guide
A stålterminal er en hardwarebeslag permanent fastgjort til enden af et ståltov for at muliggøre forbindelse til ankre, spændespænder, sjækler eller strukturelle elementer. Inden for ståltovskonstruktion er terminaler den kritiske grænseflade mellem rebet og den bærende struktur - og de er ofte det svageste punkt i systemet, hvis de vælges eller installeres forkert. Det viser industridata over 30 % af fejl i ståltovssamlinger stammer fra terminalen, ikke langs selve reblegemet. Forståelse af terminaltyper, effektivitetsklassificeringer og korrekt installation er derfor afgørende for enhver rigning, arkitektonisk eller marine ståltovsapplikation.
1. Typer af stålterminaler, der bruges i wire-toveapplikationer
Stålterminaler falder i flere forskellige kategorier, som hver er egnet til forskellige belastningskrav, installationsmetoder og slutbrugsmiljøer. Valg af den korrekte type bestemmer direkte den mekaniske effektivitet af forbindelsen.
(1) Swaged (swageless) terminaler
Swaged terminaler koldformes på rebets ende ved hjælp af en hydraulisk presse, hvilket skaber en permanent, højeffektiv forbindelse. Når de anvendes korrekt, opnår de 95–100 % af ståltovets mindste brudbelastning (MBL) , hvilket gør dem til det foretrukne valg til strukturelle, arkitektoniske og løftende applikationer. Almindelige kropsformer inkluderer gaffel-, øje-, knop- og gevindstangsender.
(2) Spelter (harpiks eller zink-hældt) fatninger
Spelter fatninger er indkapslede terminaler, hvor de åbnede ledningsender er sat i smeltet zink eller epoxyharpiks inde i et konisk fatningshus. Denne metode giver den højest mulige effektivitet - op til 100 % MBL — og er standard for kranhejsetove, minehejseværker og brokabler, hvor aftagelighed og genterminering i marken er påkrævet.
(3) Wire Klip (U-bolt type)
U-bolt clips er den mest tilgængelige terminalmetode, men også den mest udsatte for misbrug. Korrekt anvendt i henhold til ASME B30.26 opnår de ca 80 % af MBL . En almindelig fejl - "sadel på blindgyde"-fejlen - kan reducere effektiviteten til så lavt som 60 % . Antallet af nødvendige klip stiger med rebdiameteren: et 20 mm reb kræver minimum 4 klip fordelt med det rigtige interval.
(4) Kilefatninger
Kilefatninger tillader hurtig installation og udskiftning i marken uden specialværktøj. De er meget udbredt på byggekraner og træklinereb. Deres typiske effektivitet er 75–90 % af MBL afhængigt af design, og de kræver, at blindgyden sikres for at forhindre utilsigtet frigørelse under belastningsvending.
Wire Rope Terminal Effektivitet (% af mindste brudbelastning)
Spelter fatning (zink/harpiks hældt)
100 %
Swaged terminal (hydraulisk presse)
95-100 %
Kilefatning
75-90 %
U-Bolt Wire Rope Klip (korrekt installation)
80 %
Fig. 1 — Terminaleffektivitet i procent af ståltov MBL. Højere effektivitet betyder, at terminalen er mindre tilbøjelig til at være den begrænsende faktor i enhedens nominelle kapacitet.
2. Stålterminalmaterialer og korrosionsbestandighed
Terminallegemets materiale skal være tilpasset driftsmiljøet. De tre mest almindelige muligheder i professionelle ståltovssamlinger er:
Kulstofstål (forzinket eller varmgalvaniseret) — standard for byggeri, minedrift og generelle løft. Omkostningseffektiv og fås i det bredeste udvalg af størrelser. Galvaniseret belægning giver tilstrækkelig beskyttelse i moderate miljøer.
Rustfrit stål (316-grade) — obligatorisk i marine, fødevareforarbejdning, arkitektoniske og kystnære miljøer. Leverer overlegen pitting modstand og en levetid op til 3× længere end galvaniseret kulstofstål under saltsprayforhold.
Højstyrke legeret stål — bruges til tunge løft og minedrift, hvor kompakthed og maksimal styrke-til-vægt-forhold er prioriterede. Typisk tilgængelig i Grade 80 og Grade 100 betegnelser.
Sammenligning af stålterminalmateriale – præstationsscore (1-10)
Fig. 2 — Radarsammenligning af stålterminalmaterialer på tværs af fem ydeevnedimensioner.
3. Terminalvalg efter applikation — referencetabel
Forskellige industrier stiller forskellige krav til stålterminaler. Tabellen nedenfor opsummerer typiske terminalvalg efter applikation for at hjælpe specifikatorer og rigningsingeniører.
Tabel 1: Anbefalede stålterminaltyper efter anvendelse af wirereb
Ansøgning
Anbefalet terminal
Effektivitet
Materiale
Arkitektonisk kabelgelænder
Smedet gevindstift
95-100 %
316 Rustfri
Marinerigning (stående)
Sænket vippe/gaffel
95-100 %
316 Rustfri
Overhead kranhejs
Spelter fatning (zink)
100 %
Legering/kulstofstål
Byggepladsløft
Kilefatning
75-90 %
Galvaniseret kulstofstål
Mine hejsetov
Spelter fatning (harpiks)
100 %
Legeret stål
Midlertidig fyretråd
U-bolt ståltovsclips
80 %
Galvaniseret kulstofstål
4. Belastningskapacitetstendenser – hvordan terminalvalg påvirker monteringsstyrken
Skemaet nedenfor illustrerer, hvordan den effektive brudbelastning af en komplet ståltovskonstruktion ændres med terminaltype for en 16 mm diameter, 6×19 IWRC reb med en MBL på ca 15,0 tons . Terminalen bliver den begrænsende komponent, når dens effektivitet falder til under 100 %.
Effektiv samlingsbrudbelastning efter terminaltype — 16 mm wirereb, MBL 15,0 t
Fig. 3 — Effektiv samling MBL efter terminaltype til 16 mm ståltov (nominel MBL 15,0 t). Forkert montering af clips reducerer kapaciteten med 40% i forhold til en stavholder.
5. Ofte stillede spørgsmål
Spørgsmål 1: Hvad er forskellen mellem en sænket terminal og en spelter-fatning, og hvilken er stærkere?
Begge opnår næsten identiske effektivitetsniveauer, når de påføres korrekt - stavholdere rækker 100 % MBL , mens sænkede terminaler når 95-100 % MBL . Nøgleforskellen er installation og genbrug: sænkede terminaler er permanente, kompakte og ideelle til fabriksfremstillede samlinger, mens spelter-fatninger kan hældes i felten og genudhældes, hvilket gør dem foretrukne til minehejsereb og krananvendelser, hvor periodisk genterminering er påkrævet. Til de fleste løfte- og rigningsformål er begge typer acceptable, når enheden er korrekt konstrueret og prøvetestet.
Spørgsmål 2: Hvordan bestemmer jeg, hvor mange U-bolt ståltovsclips der er nødvendige for en given rebdiameter?
Det nødvendige antal U-bolt clips stiger med rebdiameter og er specificeret i ASME B30.26 og producentens drejningsmomenttabeller. Som en generel vejledning: reb op til 10 mm kræver 3 clips , 12–16 mm kræver 4 klip , 18–22 mm kræver 5 klip , og reb over 25 mm kræver 6 eller flere klip . Clips skal altid monteres med sadlen på den spændingsførende (bærende) ende og U-bolten på blindgyden — vending af dette reducerer effektiviteten med op til 25 % .
Spørgsmål 3: Hvornår skal rustfri stålterminaler bruges i stedet for galvaniserede stålterminaler?
Terminaler i rustfrit stål (316-grade) bør altid specificeres, når samlingen vil blive udsat for saltvand, chloridfyldte atmosfærer eller kystmiljøer med høj luftfugtighed - typisk for marinerigning, offshore platforme, svømmebassiner og kystnære arkitektoniske installationer. I salt-spray test viser 316 rustfri terminaler ingen væsentlig korrosion efter 1.000 timer , versus galvaniseret stål, som kan udvise rød rust gennembrud indeni 500 timer i aggressive miljøer. Rustfri terminaler eliminerer også den galvaniske korrosionsrisiko, der opstår, når kulstofstålfittings bruges sammen med rustfrit ståltov - en kombination, der accelererer korrosion af det mindre ædle metal ved kontaktfladen.
