GT-1350 Hydraulisk Wire Rope Crimping Machine (Basket Frame) er en højkapacitets sænkeløsning konstrueret til stålwirediametre op til 66 mm i multipresseoperationer , i stand til at opretholde et maksimalt arbejdstryk på 56 MPa og drevet af en 11 kW to-trins hydraulisk kraftenhed. Hvis du har brug for en maskine, der kombinerer kurverammes strukturelle styrke, CE-certificering og kompatibilitet med GT-500T matricesæt, leverer denne enhed på alle fronter.

Forståelse af 3-6 regel i ståltov er afgørende kontekst for at vælge det rigtige crimpeudstyr. 3-6 reglen siger, at et ståltov skal tages ud af drift, når 3 eller flere knækkede ledninger findes i en streng inden for et reb lægge længde, eller 6 eller flere knækkede ledninger er fordelt over flere tråde inden for én liggelængde. Denne almindeligt refererede standard (vedtaget af ASME B30.2 og lignende koder) understreger, hvorfor præcis, pålidelig krympning er vigtig: En dårligt smedet terminering kan fremskynde ledningstræthed og føre til for tidlig fejl. GT-1350 er bygget til at sikre termineringer, der bevarer ståltovets integritet på lang sigt.

Nedenfor dækker denne artikel maskinens tekniske specifikationer, krympematricestørrelsesdiagram, valg af matricesæt, operationel bedste praksis, industripræstationsdata og almindelige spørgsmål. Alle præsenterede data er hentet fra producentens dokumentation og bredt accepterede industristandarder.

GT-1350 tekniske specifikationer på et øjeblik

GT-1350 Hydraulisk Wire Rope Crimping Machine (Basket Frame) er fremstillet af Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. enkelt-blok maskinhus , et designvalg, der eliminerer svejsesømme og boltede samlinger ved højspændingszoner, hvilket direkte bidrager til en længere levetid og reducerede vedligeholdelsesintervaller. Sænkematricerne er smedet af højstyrkelegeret stål og har et design med rund form med automatisk positionering, hvilket gør udskiftning af matrice hurtige og gentagelige.

Den dobbelttrykspumpe olieforsyningssystem gør det muligt for stemplet at sænke sig hurtigt under tilgangsfasen og derefter automatisk skifte til højtryks langsom slag for den faktiske sænkefase. Denne to-trins adfærd beskytter både matricesættet og emnet, mens skærecyklustiden reduceres betydeligt sammenlignet med enkelttrinssystemer. Stemplet kan også stoppes i enhver position under kørsel, hvilket er vigtigt, når du justerer øje- eller sløjfedimensioner i farten.

GT-1350 3D isometrisk diagram med nøglekomponentetiketter

Den SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

Den diagram highlights the kurvramme arkitektur , som giver overlegen lateral stivhed sammenlignet med konventionelle C-ramme- eller H-ramme-design. De integrerede øvre og nedre matriceblokke sidder direkte i præcisionsbearbejdede lommer, hvilket sikrer gentagelig matricejustering over tusindvis af cyklusser. Det separate kontrolpanel rummer alle operatørgrænseflader inklusive trykmåler, indikatorlys og hydrauliske hovedventilkontakter, hvilket holder højspændingskomponenter væk fra arbejdszonen.

Crimping Die Størrelsestabel til GT-1350

At vælge den rigtige krympematricesæt er den mest kritiske faktor for at opnå en terminering, der opfylder belastningsklasser og krav til overfladefinish. GT-1350 accepterer matricer, der er kompatible med både dens egne formlommedimensioner og, designmæssigt, de mindre matricer fra GT-500T-pressen. Denne krydskompatibilitet reducerer den samlede værktøjsinvestering for butikker, der betjener flere maskiner. Størrelsesdiagrammet for krympematrice nedenfor er en repræsentativ reference; verificer altid mod muffeproducentens sænkespecifikationsark før produktion.

Den antal tryk påkrævet øges med ærmediameteren, fordi hver tryk roterer ærmet med et fast vinkeltrin for at opnå ensartet radial kompression. At springe pressetrin over eller stoppe ved et utilstrækkeligt pressetal er en primær årsag til inkonsekvente opsigelser. Den manuelle vejledning til GT-1350 råder operatører til at måle den færdige bøsnings OD efter hver fuld pressecyklus ved hjælp af et kalibreret mikrometer for at bekræfte dimensionsoverensstemmelse, før sejlet frigives til service.

Den bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Hydraulisk Wire Rope Swage Machine: Sådan fungerer dobbelttrykssystemet

Den GT-1350's hydraulic circuit relies on a to-trins pumpearrangement der er blevet et benchmark inden for stålwirepressemaskiner. Under tilløbsslaget leverer pumpen højt flow ved lavt tryk, så stemplet falder hurtigt ned til emnet uden at spilde tid. Når kontakt er detekteret (via hydraulisk modtrykstigning), skifter kredsløbet automatisk til en højtryks-, lav-flow-tilstand for at udføre sænkningen. Denne overgang er problemfri og kræver ikke operatørindgreb.

Den sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

Den pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Industriapplikationer og præstationsbenchmarks

Den GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Ståltovsindustrien: Produktion af præ-monterede sejl, fingerbøl-øje samlinger og multi-ben trenser i store mængder.
• Minedrift og metallurgi: Hejsereb og akselføringsreb i underjordiske og overflade-minedrift, der kræver verificerede MBL-afslutninger (minimum breaking load).
• Kaj- og havnedrift: Fortøjningsliner, slæbevedhæng og kranhovedhejseenheder ved container- og bulklastterminaler.
• Jernbane og el: Køreledningsspændingssystemer og luftledningssamlinger, hvor afslutningsdimensionelle konsistens er specificeret til snævre tolerancer.
• Offshore og byggeri: Stagkabler, fortøjningssystemer og strukturelle spændingselementer i bro- og offshore-platformsarbejde.

Den radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Maksimalt arbejdstryk og holdbarhed score i toppen af rækken på grund af enkelt-blok kropskonstruktion og legeret stål sænkekomponenter. Matricekompatibilitet og sikkerhedsvurderinger er også høje, drevet af CE-certificering, krydskompatibilitet med GT-500T matricer og maskinens indbyggede trykaflastning. Cyklushastigheden scorer lidt under maksimum, fordi stemplets returhastighed (10 mm/sek.) er styret af sikre dekompressionskrav, som er en bevidst designmæssig afvejning for operatørsikkerhed og matricens levetid.

Valg og vedligeholdelse af krympematricesæt

A krympematricesæt for GT-1350 skal matches til den nominelle wirediameter og ærmetypen (oval ærme, rund ærme eller kilefatning). Ovale matricesæt giver et sekskantet eller ovalt tværsnit på det færdige hylster og foretrækkes til de fleste sejlapplikationer, fordi de giver en visuel inspektionsreference. Runde matricesæt bruges, hvor der kræves ensartet dimension i alle radiale planer, såsom til klargøring af gevindfatninger eller præcisionsfortøjningsøjesamlinger.

Die Set Maintenance Protocol

1. Inspicer matricens overflader for revner, spåner eller gnidninger efter hver 200 sænkningscyklusser ved hjælp af en 10x lupe- eller matricepenetrantinspektion.
2. Påfør en tynd film af anti-fastsmørings- eller sænksmøremiddel på matrice, der passer til overflader før hvert skift for at reducere friktionen og forhindre koldsvejsning af matricehalvdelene.
3. Kontroller matricens lukkedimension ved hjælp af en kalibreret måleblok, der er sat i begyndelsen af ​​hver produktionskørsel; dimensioner uden for toleranceområdet indikerer slid på matricen, og sættet bør udskiftes.
4. Opbevar matricer i polstrede etuier, når de ikke er i brug; stable aldrig dør uden beskyttelse, da stødskader på hulrummets overflade direkte oversættes til ærmeoverfladedefekter.
5. Registrer hvert matricesæts cyklustælling i en vedligeholdelseslog; Xingtai Hydraulic anbefaler at udskifte matricer, når lukkemålet afviger med mere end 0,3 mm fra den nominelle værdi.

Den GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

Den bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

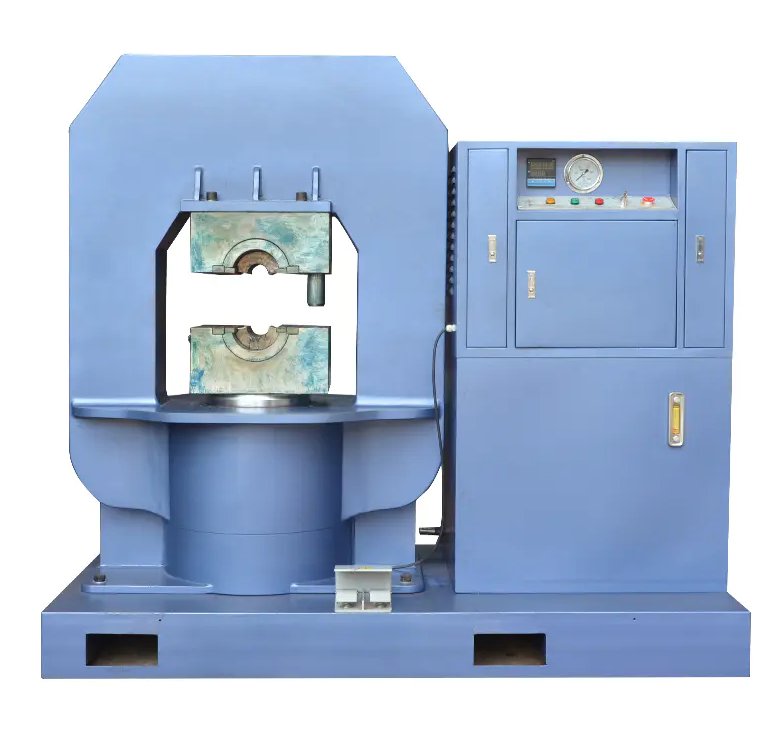

GT-1350 produktbillede

Den GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive kurv ramme krop , fræset fra en enkelt stålblok, er synlig i midten. Det separate styreskab til højre rummer dobbelttryks hydraulikkraftenheden, manometer, indikatorpanel og hovedkontrolkontakter. Maskinen er CE-certificeret og er blevet eksporteret til Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana, Polen og andre markeder.

Om Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. blev grundlagt i 1992 og er beliggende i Taizhou City, Jiangsu-provinsen, Kina. Virksomheden er specialiseret i fremstilling af hydrauliske wirepressemaskiner, wire-udglødnings- og tilspidsningsmaskiner, aluminiumsbøsninger og løfteklemmer. Xingtai Hydraulic er udstyret med avancerede produktionsfaciliteter, stærke tekniske kapaciteter, autoritativt testudstyr og et omfattende kvalitetsstyringssystem.

Den swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Xingtai hydrauliske maskiner er blevet eksporteret til adskillige lande, herunder Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana, Polen og andre. Guidet af filosofien om "høj kvalitet, konkurrencedygtig pris og varigt engagement," virksomheden stræber efter at imødekomme kundernes behov og yde den bedste service, dedikeret til at betjene både eksisterende og nye kunder med det samme niveau af ekspertise.
