Hvad er en ståltovsrullemaskine, og hvordan virker den

A ståltovsrullemaskine , også kaldet en ståltovsspolemaskine eller ståltovsrullemaskine, er industrielt udstyr bygget til at vikle, styre og pakke ståltov, stålkabel eller lignende fleksible metalprodukter på en rulle eller tromle på en jævn, spændingsstyret måde. Maskinen roterer en oprullerrulle, mens et traversstyresystem flytter ståltovet frem og tilbage langs tromlens bredde, så hver omvikling af tov sidder pænt ved siden af ​​den sidste i stedet for at hobe sig op eller krydse over sig selv. Dette grundlæggende svar dækker udstyrets kernefunktion, og afsnittene nedenfor forklarer arbejdsprincippet, strukturen, kapacitetsområde, automatiseringsmuligheder og typiske applikationer mere detaljeret.

Rent praktisk, a ståltovsmaskine af denne type er placeret for enden af en produktionslinje, lige efter strengluknings-, galvaniserings- eller smørestationer, hvor færdigt reb skal indsamles uden vridning eller overfladeskader. Fordi ståltov er et spiralformet produkt, der er lavet af flere tråde og tråde, kan ujævn opvikling medføre indre spændinger, fladgøre de ydre tråde eller forkorte træthedslevetiden. En korrekt konstrueret stålreb maskine reducerer disse risici ved at holde spændingen ensartet og ved at lægge hver wrap i en kontrolleret stigning på tværs af tromlen.

Arbejdsprincippet for en wireoprulnings- og oprulningsmaskine

Arbejdsprincippet for en ståltovsrullemaskine kan opdeles i fire koordinerede hoglinger. Først drejer drivmotoren optagningsspolen med en hastighed, der svarer til linjehastigheden for det indkommende ståltov. For det andet bevæger en travers eller plan vindmekanisme, sædvanligvis monteret på en styreskinne over eller ved siden af ​​rullen, en styrerullekonstruktion til venstre og højre synkroniseret med rullens rotation, så rebet lægges jævnt hen over tromlen i stedet for at koncentrere sig på ét sted. For det tredje holder en spændingskontrolanordning, som kan være en mekanisk håndhjulsbremse, en pneumatisk kobling eller en servostyret danserarm, rebet under en konstant trækkraft, mens det snor sig, hvilket forhindrer løse spoler, der kan løsne sig under transport. For det fjerde koordinerer et kontrolsystem, der spænder fra et simpelt manuelt omskifterpanel til en programmerbar logisk styreenhed, motorhastigheden, traverspositionen og spændingsfeedbacken, så hele cyklussen kører uden operatørindblanding på hver omvikling.

På mange industriel ståltovrullemaskine modeller, er selve rullen monteret på en vippe- eller drejelig ramme, som gør det muligt at vippe en hel rulle for lettere omsnøring og fjernelse, og derefter returneres til den vandrette oprulningsposition til næste cyklus. Føreruller placeret før traversenheden hjælper med at rette det indkommende reb og fjerne mindre knæk, hvilket yderligere beskytter ståltovsmaskinen og produktet mod unødvendigt slid.

Det isometriske layout ovenfor illustrerer de seks funktionelle zoner, der findes på de fleste oprulnings- og oprulningsudstyr af denne type. Den tværgående styreskinne, mærket en, bærer styrerullesamlingen, mærket to, på tværs af rullens bredde, så det indkommende reb placeres i en kontrolleret stigning. Drivmotoren, mærket tre, er monteret i bunden og forbindes gennem en gearkasse til cylinderakslen for at give ensartet rotationsmoment. Spolen eller tromlen, mærket fire, holder det færdige ståltov og er typisk understøttet på en kraftig svejset ramme for at håndtere den kombinerede vægt af reb og rulle. Spændingskontrolhjulet, mærket med fem, lader en operatør eller et servosystem justere bremsekraften, så rebet forbliver stramt uden at blive overbelastet. Bundrammen, mærket seks, er fremstillet af konstruktionsstål og forankrer hele samlingen til gulvet for at reducere vibrationer under højhastighedsvikling.

Maskinstruktur og produktreference

Billedet nedenfor viser en repræsentant wireoprulningsmaskine , model XT-1600, som afspejler det strukturelle layout beskrevet i diagrammet ovenfor. Spolesamlingen på venstre side roterer på en tung aksel understøttet af pudebloklejer, mens traversskinnen placeret over rullen styrer ståltovet jævnt hen over tromlens overflade under oprulningen. Drivmotoren er monteret lavt på rammen for at holde tyngdepunktet tæt på jorden, hvilket hjælper maskinen med at forblive stabil, mens den håndterer tunge spoler af stålwirer. På højre side tillader et håndhjul forbundet med en friktionsskive finjustering af rygspændingen, hvilket er særligt nyttigt, når du snoer reb med forskellig diameter eller stivhed. Basisrammen er en enkelt fremstillet stålkonstruktion i stedet for en boltet samling af separate dele, som understøtter langsigtet strukturel integritet under gentagne belastningscyklusser.

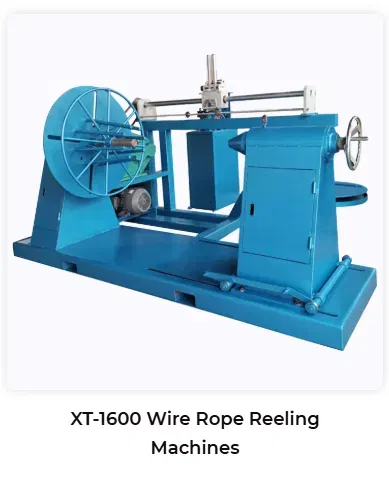

XT-1600 wireoprulningsmaskine, vist med spolesamling, traversskinne, drivmotor og spændingskontrolhjul

Denne konfiguration er stort set repræsentativ for udstyr, der bruges til automatisk trådspolemaskine and automatisk trådspolemaskine opgaver på tværs af ståltovs-, kabel- og rebfabrikker. Fordi cylinderen sidder på en åben ramme i stedet for i et lukket hus, har vedligeholdelsespersonalet direkte adgang til lejer, drivkæden eller remmen og traversmekanismen, hvilket forenkler rutinemæssig inspektion. Layoutet gør det også muligt for en gaffeltruck eller traverskran at nærme sig rullen direkte for at læsse og aflæsse færdige spoler, hvilket er vigtigt i faciliteter, der flytter store mængder reb gennem rullestationen hvert skift.

Wire Rope Forming og Coiling Process

Oprulningsprocessen på en typisk maskine til fremstilling af ståltov linje følger en gentagelig sekvens fra rå reb-indtag til færdig, pakket spole. At forstå hvert trin hjælper med at forklare, hvorfor ensartet spænding og vejledningsjustering betyder så meget for den endelige produktkvalitet.

1. Ståltov ankommer fra lukke- eller strandingslinjen og passerer gennem udretningsruller, der fjerner mindre krumning.
2. Tovet går ind i spændingskontrolenheden, hvor bremsekraften indstilles efter tovdiameter og konstruktion.
3. Traversstyret placerer rebet ved startpunktet på den tomme rulle og begynder den første omvikling.
4. Spolemotoren og traversmotoren fungerer sammen, så hver wrap sidder ved siden af ​​den forrige uden mellemrum eller overlapninger.
5. Når et lag er færdigt, vender traversretningen automatisk, og viklingen fortsætter på det næste lag.
6. Når mållængden eller rullekapaciteten er nået, stopper maskinen, rebets ende sikres, og den færdige spole klargøres til omsnøring og transport.

På halvautomatiske maskiner overvåger en operatør denne cyklus og udløser manuelt stop- og rebskæretrin. På mere avanceret hydraulisk ståltovsformningsmaskine og PLC-kontrollerede linjer, sensorer sporer tovlængde og lagtælling automatisk, hvilket reducerer mængden af manuel opmærksomhed, der er nødvendig under lange produktionskørsler.

Produktionskapacitet og materialekompatibilitet

Oprulnings- og oprulningsudstyr i denne kategori er generelt konstrueret omkring diameteren og vægten af ståltovet, der håndteres. Afhængigt af model og konfiguration grupperes maskiner almindeligvis i lette, mellemstore og tunge driftsklasser, som svarer til forskellige hjulstørrelser, motorkraft og stelstyrke. Diagrammet nedenfor viser en typisk klassifikation, der bruges på tværs af industriel ståltov produktionslinje segment, baseret på fælles udstyrsspecifikationer snarere end et enkelt certificeret testresultat.

Dette søjlediagram grupperer udstyr i tre generelle klasser baseret på den maksimale stålwirediameter, som hver typisk er bygget til at rumme. Lette maskiner er almindeligvis specificeret til diametre op til omkring tyve millimeter og bruges ofte til mindre kabel- og rebprodukter i generel fremstilling. Medium duty maskiner udvider dette område til omkring femogtredive millimeter og vælges ofte til standardkonstruktion og rigningsreb. Kraftige maskiner er bygget med forstærkede rammer og drev med højere drejningsmoment til at håndtere diametre, der nærmer sig halvtreds millimeter, hvilket matcher kravene til løft i stor skala, minedrift og marinereb. Det nøjagtige tal for enhver specifik maskine afhænger af dens motoreffekt, hjulstørrelse og rammedesign, så dette skema bør læses som en generel reference snarere end en fast specifikation for hver model. Materialekompatibilitet på tværs af disse klasser omfatter typisk kulstofståltråd, galvaniseret ståltråd, forskellige legeret ståltråde og ståltov af rustfrit stål, da selve spolemekanismen primært arbejder med rebdiameter og stivhed frem for den specifikke stålkvalitet.

Automationsniveau og kontrolsystem

Moderne automatisk trådspolemaskine systemer tilbydes generelt i semi-automatiske og fuldautomatiske konfigurationer. I en semiautomatisk opsætning indstiller operatøren spændingen og starter cyklussen, mens kørsels- og hastighedssynkroniseringen kører automatisk. I en fuldautomatisk opsætning styrer en programmerbar logikcontroller tælling af tovlængde, lagændringer, spændingsfeedback og stopforhold, hvilket reducerer operatørens opmærksomhed, der kræves under kontinuerlig produktion. Radardiagrammet nedenfor opsummerer generelle præstationskarakteristika forbundet med velkonstrueret udstyr i denne kategori, præsenteret på en simpel relativ skala til illustration snarere end som resultater fra en formel sammenlignende test.

Radarkortet viser seks generelle karakteristika, som købere almindeligvis vurderer, når de gennemgår oprulnings- og oprulningsudstyr, herunder automatiseringsniveau, kontrolpræcision, strukturel holdbarhed, kapacitetsfleksibilitet, enkel vedligeholdelse og endda lagviklingskvalitet. Automatiseringsniveauet afspejler, hvor meget af viklingscyklussen, der kører uden manuel input, når først processen starter. Kontrolpræcision relaterer sig til, hvor præcist spændings- og gennemløbssystemerne reagerer på ændringer i rebdiameter eller hastighed. Strukturel holdbarhed afspejler ramme- og komponentdesign beregnet til at modstå gentagne tunge belastninger over tid. Kapacitetsfleksibilitet angiver, hvor godt en enkelt maskine kan håndtere en række rebdiametre og rullestørrelser i stedet for et enkelt fast produkt. Vedligeholdelsesenkelhed og jævn viklingskvalitet hænger begge sammen med, hvor nemt udstyret kan inspiceres, justeres og holdes i god stand under regelmæssig brug. Disse seks dimensioner præsenteres sammen for at give læserne en generel ramme for evaluering af udstyr i stedet for at tildele en præcis numerisk score til en enkelt maskine.

Anvendelsesindustrier for Wire Rope Coiling Udstyr

Ståltovsrulle- og oprulningsmaskiner bruges overalt, hvor færdige reb, kabler eller lignende fleksible stålprodukter skal vikles op på en rulle til opbevaring, transport eller direkte brug. Almindelige anvendelsesindustrier omfatter byggeri, hvor reb bruges i kraner, hejseværker og stilladssystemer, minedrift, hvor reb håndterer tunge belastninger i skakter og transportsystemer, marine og skibsfart, hvor fortøjnings- og rigningsreb skal oprulles uden at indføre snoning, og generelle løfte- og rigningsoperationer på tværs af produktionsanlæg. Ifølge en markedsundersøgelsesrapport udgivet af Persistence Market Research repræsenterer byggeri det førende anvendelsessegment for stålwirer, der bidrager med over 39 procent af markedsindtægterne i 2025, med den resterende andel fordelt på minedrift, marine, olie og gas og andre industri- og kranrelaterede anvendelser.

Donut-diagrammet ovenfor opsummerer denne applikationsfordeling i visuel form. Byggesegmentet udgør den største enkeltandel, drevet af den løbende efterspørgsel efter kraner, elevatorer og materialehåndteringsudstyr på bygge- og infrastrukturpladser. Den samlede resterende andel afspejler den brede vifte af andre sektorer, der er afhængige af korrekt oprullet ståltov, herunder minetransport- og akselsystemer, marinefortøjnings- og bugseringsoperationer, olie- og gasboring og -løft samt generel brug af industrikraner. Fordi disse slutbrugssektorer har forskellige arbejdscyklusser og miljøforhold, opererer mange fabrikker med mere end én type rulle- og oprulningsmaskine for at matche kravene til rebdiameter, belægning og emballering for hvert marked, de betjener. Denne fordeling forklarer også hvorfor leverandør af tungt rullende reb operationer opretholder ofte en række hjulstørrelser i stedet for en enkelt fast konfiguration, da kundernes krav varierer betydeligt mellem reb af byggekvalitet og specialiseret marine- eller minereb.

Wire Rope Rolling vs Twisting Machine: Hvad er forskellen

En wire-rulle- eller coiling-maskine og en wire-wire-snoningsmaskine tjener forskellige stadier af fremstillingsprocessen, og forståelsen af skelnen hjælper ingeniører og købere med at vælge det korrekte udstyr til en given produktionslinje. En snoningsmaskine, nogle gange kaldet en strandings- eller lukkemaskine, danner selve ståltovet ved at sno individuelle tråde til tråde og derefter sno disse tråde omkring en kerne. En rulle- eller rullemaskine fungerer, efter at rebet allerede er dannet, og dens rolle er at vikle det færdige reb på en rulle eller tromle til opbevaring og forsendelse.

I en integreret produktionslinje for stålreb , er disse to maskintyper typisk forbundet med mellemliggende processer såsom galvanisering, smøring eller inspektion, så det snoede reb bevæger sig fra lukkemaskinen gennem disse stationer, før det når det sidste oprulnings- og oprulningstrin. Valg af den korrekte rulle- eller rullemaskine til slutningen af ​​linjen afhænger primært af diameterområdet, vægten og emballageformatet, der er nødvendigt for det færdige reb, snarere end af den vridningsmetode, der blev brugt tidligere i processen.

Udsigter for industrivækst for ståltov og relateret udstyr

Efterspørgslen efter ståltovshåndteringsudstyr, herunder rulle- og oprulningsmaskiner, har en tendens til at spore den samlede vækst på selve ståltovsmarkedet, da hver meter reb, der produceres, til sidst skal vikles og pakkes. Ifølge en rapport fra MarketsandMarkets forventes det globale marked for stålwirer at vokse fra omkring ti komma fem milliarder amerikanske dollars i 2025 til næsten tretten komma ni milliarder amerikanske dollars i 2030, med en sammensat årlig vækstrate på omkring fem komma otte procent. Nedenstående diagram viser en illustrativ vækstbane beregnet ud fra denne rapporterede rate, der viser, hvordan et marked af denne størrelse kan udvikle sig år for år, hvis væksten forbliver stabil i hele perioden.

Dette områdediagram viser en stabil opadgående linje fra lige over ti milliarder dollars i 2025 mod næsten fjorten milliarder dollars i 2030, i overensstemmelse med den sammensatte årlige vækstrate rapporteret af MarketsandMarkets for det globale stålwiremarked. Den gradvise hældning afspejler en moden industri med konsekvent, snarere end eksplosiv, ekspansion, hvilket er typisk for kapitaludstyr og infrastrukturrelaterede markeder. Vækst af denne art tilskrives generelt fortsatte investeringer i byggeri, infrastruktur og mineprojekter rundt om i verden, sammen med en konstant efterspørgsel efter udskiftning, efterhånden som eksisterende reb når slutningen af ​​sin levetid. Efterhånden som den samlede rebproduktion udvides, skal oprulnings- og oprulningskapaciteten ved slutningen af produktionslinjerne udvides sideløbende med den, hvilket understøtter løbende investeringer i automatisk trådspolemaskine og tilhørende håndteringsudstyr. Læsere bør behandle diagrammet som en illustrativ tendens afledt af en enkelt offentliggjort vækstrate snarere end en nøjagtig år for år prognose, da faktiske markedstal kan variere efter region og rapporteringsmetode.

Vedligeholdelsesvejledning og udstyrs levetid

Rutinemæssig vedligeholdelse spiller en væsentlig rolle for at holde en ståltovsrullemaskine kørende i løbet af dens levetid. En grundlæggende vedligeholdelsesplan dækker generelt smøring af lejer og drivkomponenter, inspektion af styreruller for slid eller fejljustering og periodiske kontroller af spændingskontrolmekanismen for at bekræfte, at den stadig reagerer præcist på tværs af det rebdiameterområde, maskinen forventes at håndtere.

• Kontroller og smør cylinderens aksellejer og gearkassens olieniveauer i henhold til producentens tidsplan.
• Inspicer de tværgående styreruller og -skinner for slid, da ujævne overflader kan forårsage inkonsekvent lagvikling.
• Kontroller spændingskontrolindstillinger med jævne mellemrum, især efter skift til en anden rebdiameter eller et andet materiale.
• Undersøg elektriske styreskabe og ledningsforbindelser for at reducere risikoen for uplanlagt nedetid.
• Hold bundrammen og det omgivende arbejdsområde fri for snavs, der kan forstyrre rullens vipning eller rotation.

Faciliteter, der følger en konsekvent vedligeholdelsesrutine, oplever generelt færre uplanlagte afbrydelser og kan forlænge deres praktiske levetid maskine til fremstilling af ståltov udstyr. Fordi coiling maskiner kører kontinuerligt under produktionsskift, kan selv små fejljusteringer i traverssystemet akkumuleres til synlige viklingsfejl over tid, hvilket gør rutineinspektion til en vigtig del af den overordnede udstyrsstyring snarere end en valgfri opgave.

Om Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd blev grundlagt i 1992 og er beliggende i Taizhou City, Jiangsu-provinsen, Kina. Virksomheden har specialiseret sig i fremstilling af hydrauliske wirepressemaskiner, wire-udglødnings- og tilspidsningsmaskiner, aluminiumsbøsninger, løfteklemmer og relateret wire-reb-håndteringsudstyr såsom coiling- og oprulningsmaskiner beskrevet i denne artikel. Xingtai Hydraulic opererer med produktionsfaciliteter, teknisk personale, testudstyr og et kvalitetsstyringssystem, der sigter på ensartet output på tværs af sit udstyrssortiment.

De sænkekomponenter, der bruges i Xingtai Hydraulic-maskiner, er smedet af højstyrkelegeret stål, og maskinlegemet til dets presseudstyr er fremstillet af en enkelt blok materiale for at understøtte strukturel integritet og lang levetid. Virksomhedens hydrauliske systemer bruger et olieforsyningsarrangement med to trykpumper, som er designet til at tillade hurtig opadgående og nedadgående bevægelse, samtidig med at en kontrolleret presseproces opretholdes, hvilket bidrager til pressekvalitet og produktionseffektivitet på dets hydrauliske produktlinjer.

Xingtai Hydraulic udstyr er blevet sendt til kunder i en række lande, herunder Storbritannien, Australien, Holland, Letland, Malaysia, Thailand, Indien, Rusland, Botswana og Polen, blandt andre. Virksomheden arbejder ud fra en filosofi centreret om ensartet kvalitet, konkurrencedygtig positionering og langsigtet engagement i kunderelationer og fortsætter med at betjene både eksisterende og nye kunder på tværs af sit udvalg af ståltovsbehandlings- og håndteringsudstyr, herunder ståltovsmaskine supplier relationer bygget over mange års eksporterfaring.
